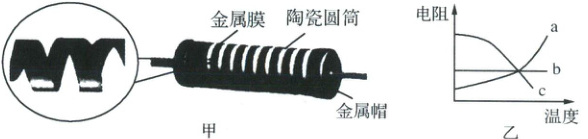

15. (6 分)定值电阻是一种常见的电路元件。某种定值电阻的组成结构如图甲所示,工人将金属膜覆盖在陶瓷圆筒上,然后将其雕刻成螺旋状,从而生产出不同阻值的定值电阻。
(1)定值电阻的组成结构中属于绝缘体的是陶瓷圆筒。
(2)定值电阻的阻值由金属膜决定,a、b、c 三种材料的电阻随温度变化情况如图乙所示,其中最适合作为金属膜材料的是b(填“a”“b”或“c”)。
(3)用相同的金属膜雕刻成下列三个阻值不同的定值电阻 $ R_1 $、$ R_2 $、$ R_3 $(虚线表示背面剩余金属膜),你认为哪个电阻的阻值最大? 并说明理由。

答案： 15.
(1)陶瓷圆筒$　(2)b　(3)R_{3}$阻值最大，其他条件相同时，$R_{3}$金属膜的横截面积最小、长度最大，所以阻值最大。

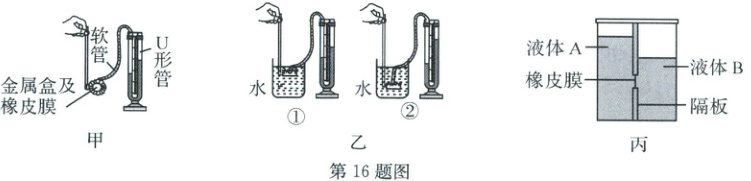

16. (8 分)小科利用图甲所示压强计探究液体内部压强大小的影响因素。
(1)该实验是通过观察 U 形管两侧液面的高度差来判断金属盒中的橡皮膜所受压强的大小。
(2)小科发现当金属盒还未放入液体中时,U 形管两侧液面并不相平,此时正确的做法是____。
(3)调节好压强计后,小科进行了图乙所示的两次实验,可得到的结论是____。
(4)小科继续用图丙装置比较了两种未知液体的密度。在左侧加入适量液体 A,再向右侧加入液体 B,直到橡皮膜刚好相平,隔板两侧液面高度如图丙所示,由此可知液体 A 的密度小于(填“大于”“等于”或“小于”)液体 B。

答案： 16.
(1)高度差　
(2)取下软管重新安装　
(3)在同种液体中，液体内部压强随液体深度的增加而增大　
(4)小于
