《2025年期末直通车八年级科学上册浙教版》

5. (2025·杭州余杭、萧山)如图，某科技小组设计的水位计工作原理图，绝缘浮子随水位的升降带动滑动变阻器R的金属滑杆P升降，水位最低时，滑杆P位于R的a端处，L是一个指示灯，电路各部分接触良好，不计导线电阻，下列说法正确的是()

A.当水位下降时，电流表示数变小，指示灯变暗
B.若电压表示数变大，指示灯变亮，则表明水位上升
C.滑片P升降过程中，电压表示数与电流表示数的比值始终不变
D.若将电压表改装成水位计，则电压表零刻度线即为水位计零刻度线

答案： 5.D

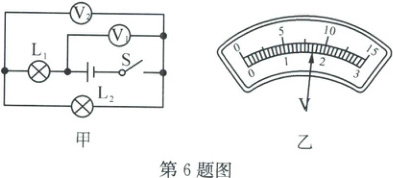

6. （2025·松阳）如图甲所示电路中，灯L₁和L₂的连接方式为_______。电压表V₂测量的是_______（填“L₁”“L₂”或“L₁和L₂”）的电压。当闭合开关后，两只电压表的指针偏转均如图乙所示，灯L₁两端的电压为_______伏。

答案： 6.串联　L₂　6.8

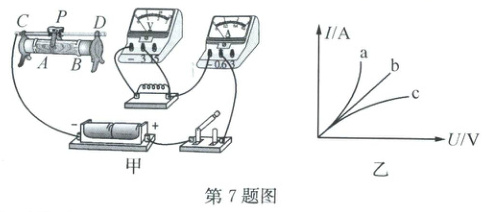

7. (2025·台州路桥)小柯用如图甲所示的电路探究“电流与电压、电阻的关系”，所用仪器有标有“10 Ω 1 A”的滑动变阻器，阻值为5 Ω、10 Ω、20 Ω的定值电阻，小灯泡，电流表，电压表等。
(1)请用笔画线表示导线，将图甲中的实物图连接完整，要求滑片P向右端滑动时，滑动变阻器连入电路的电阻变小。
(2)闭合开关后，发现电压表示数接近电源电压，电流表无示数，其原因可能是定值电阻断路。
(3)探究“电流与电压的关系”：根据实验数据绘制出定值电阻的I-U图像，如图乙中b所示。已知小灯泡的电阻会随温度的升高而变大，将电阻换成小灯泡重复该实验，其I-U图像如图乙中c所示。
(4)探究“电流与电阻的关系”：
①先将5 Ω的电阻接入电路，闭合开关S，调节滑片P到适当位置，读出此时电流表示数为0.4 A，记录数据。
②断开开关S，用10 Ω的电阻替换5 Ω的电阻，闭合开关S，调节滑片P,使电压表示数为2V(填接下来的操作)。
③最后用20 Ω的电阻替换10 Ω的电阻进行第三次实验。

答案：
7.
(1)
(2)定值电阻断路　
(3)b c　
(4)调节滑片P,使电压表示数为2V
