《2025年期末直通车八年级科学上册浙教版》

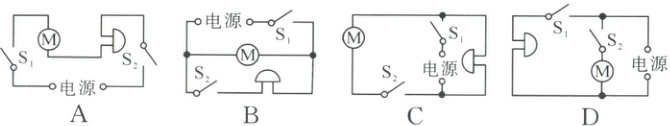

1. (2025·杭州拱墅)取还共享单车时，开关 $ S_1 $ 既控制锁车器，又控制发出提示音的蜂鸣器，开关 $ S_2 $ 只控制蜂鸣器；若蜂鸣器有故障，不影响锁车器正常工作。若用表示锁车器，用表示蜂鸣器，则下列电路图符合以上设计要求的是(B)

答案： 1.B

2. (2025·龙泉、庆元)用如图所示的电路研究并联电路电流特点，电源电压保持不变。先同时闭合开关 $ S $ 和 $ S_1 $，两灯均发光，观察并记录电流表示数后，断开开关 $ S_1 $，此时(B)

A.甲表示数不变，乙表示数变大
B.甲表示数变小，乙表示数不变
C.甲表示数变大，乙表示数不变
D.甲表示数变小，乙表示数变大

答案： 2.B

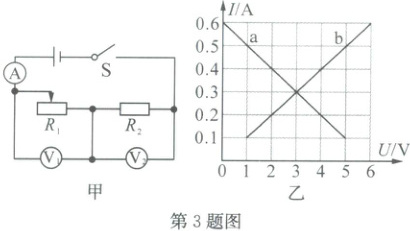

3. (2025·松阳)图甲是探究欧姆定律的实验电路，电源电压恒定， $ R_1 $ 是滑动变阻器， $ R_2 $ 是定值电阻。将滑动变阻器 $ R_1 $ 的滑片从最左端移动到最右端的过程中，电流表 $ A $ 的示数与电压表 $ V_1 $、$ V_2 $ 的示数变化关系如图乙所示。下列说法中正确的是(B)

A.电源电压是 $ 9 \, V $
B.定值电阻 $ R_2 $ 的阻值是 $ 10 \, \Omega $
C.图线 $ b $ 是电流表 $ A $ 的示数随电压表 $ V_1 $ 的示数变化关系图像
D.当电压表 $ V_1 $、$ V_2 $ 的示数相等时，滑片在滑动变阻器的中点位置

答案： 3.B
