《2025年金版学案同步优学智慧作业九年级物理上册人教版》

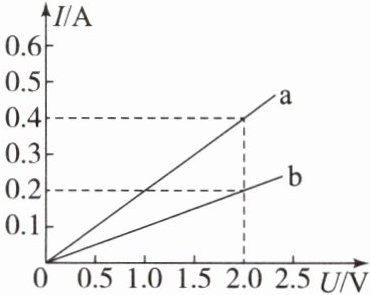

1. 小华同学在探究通过导体的电流与其两端电压的关系时,将记录的实验数据通过整理作出了如图所示的图像,根据图像,下列说法错误的是(D)

A.通过导体a的电流与其两端的电压成正比
B.导体a的电阻小于导体b的电阻
C.当在导体b的两端加上1V的电压时,通过导体b的电流为0.1A
D.将a、b两导体串联后接到电压为3V的电源上时,a、b两导体两端的电压小于3V

答案： D

2. 小明利用如图所示的电路进行“探究电流与电阻的关系”的实验,电源为三节新干电池串联,定值电阻的阻值分别为5Ω、10Ω、20Ω。

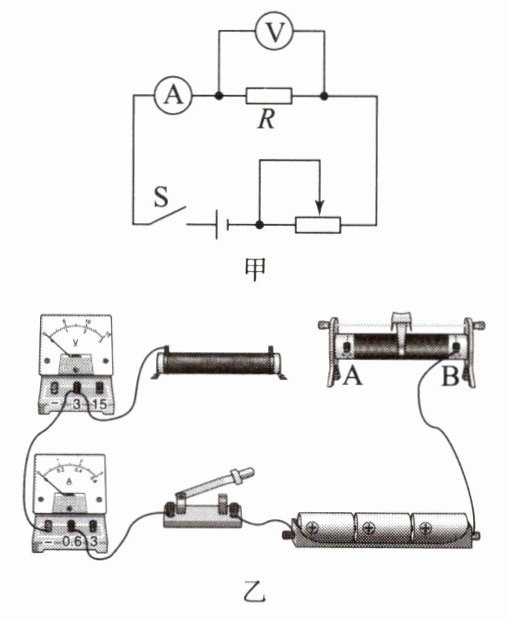

(1)请根据图甲的电路图用笔画线代替导线,将图乙的实物连接成完整电路(要求连线不得交叉)。

(2)连接好电路,在闭合开关前,滑动变阻器的滑片P应移到______(选填“A”或“B”)端,这个操作的目的是______。

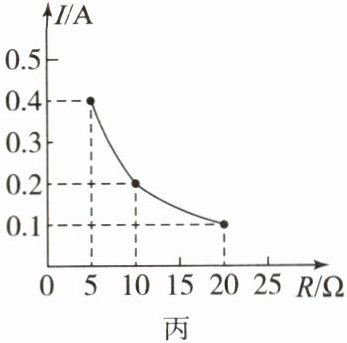

(3)实验中依次接入三个定值电阻,调节滑动变阻器的滑片,保持电压表示数不变,记录下电流表的示数,利用描点法得到如图丙所示图像。由图像可以得出结论：电压一定时,导体中的电流与导体的电阻成______。
(4)上述实验中,小明用5Ω电阻做完实验后,保持滑动变阻器滑片的位置不变,接着把R换为10Ω的电阻接入电路,闭合开关,他应向______(选填“A”或“B”)端移动滑动变阻器的滑片,使电压表示数为______V时,记录此时电流表的示数。

答案：

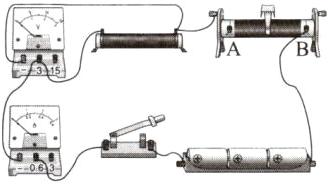

（1）如图所示

（2）A 保护电路
（3）反比
（4）A 2

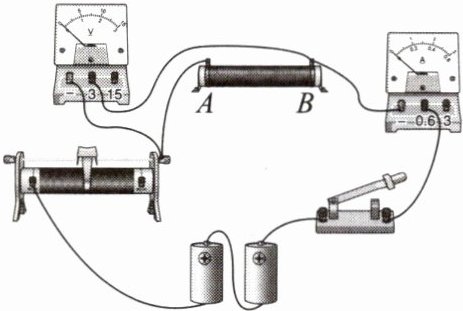

1. 小明同学为了探究电流与电阻的关系,在如图所示的情况下,将A、B两点间10Ω的电阻更换为15Ω的电阻,下一步的操作应当是(B)

A.将滑动变阻器滑片适当向左移动,观察电压表示数
B.将滑动变阻器滑片适当向右移动,观察电压表示数
C.将滑动变阻器滑片适当向左移动,观察电流表示数
D.将滑动变阻器滑片适当向右移动,观察电流表示数

答案： B
