《2025年金版学案同步优学智慧作业九年级物理上册人教版》

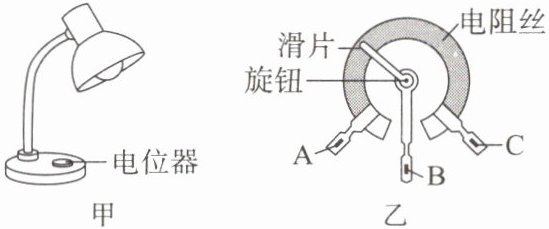

4. 如图,图甲为某调光台灯,图乙为该调光台灯用到的电位器结构图,A、B、C 为电位器的三个接线柱。转动滑片可调节灯泡亮度。下列分析不正确的是(C)

A.电位器应与调光台灯的灯泡串联
B.电位器和滑动变阻器的工作原理相同
C.若只将 A、B 接入电路,顺时针旋转滑片,灯泡变亮
D.若只将 A、C 接入电路,顺时针旋转滑片,灯泡亮度不变

答案： C

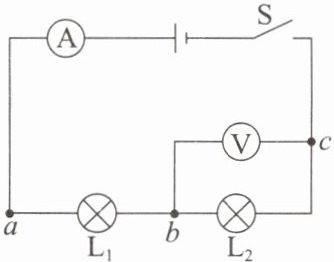

5. 如图所示是某同学做实验时的电路图。闭合开关 S 后,发现灯泡 $L_1$、$L_2$ 均不亮,电流表示数为零,电压表示数等于电源电压,则该电路中的故障是(A)

A.$b$、$L_2$、$c$ 之间断路
B.$a$、$L_1$、$b$ 之间断路
C.$c$ 与电源负极之间断路
D.电源正极与 $a$ 之间断路

答案： 5.A【解析】据题图可知是串联电路，电压表测灯泡L₂两端电压，闭合开关S后，电流表的示数为0，说明电路发生断路，此时电压表示数等于电源电压，说明电压表串联接入电路测电源电压，因此故障是电压表并联部分断路，故A符合题意，B、C、D不符合题意。故选A。

6. 如图甲所示的电路中,当闭合开关 S 后,灯泡正常发光,电压表中指针位置均为图乙所示,以下说法不正确的是(A)

A.灯泡 $L_1$ 和 $L_2$ 是并联连接的
B.电源电压为 $6$ V
C.灯泡 $L_1$ 两端的电压为 $4.8$ V
D.灯泡 $L_2$ 两端的电压为 $1.2$ V

答案： 6.A

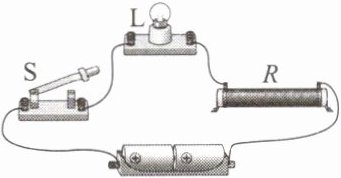

7. 闭合开关 S 后灯泡 L 不发光,若故障只是灯泡 L 或电阻 R 出现断路,下列方法不能检测故障的是(A)

A.用完好的导线并联在 L 两端
B.将电流表并联在 R 两端
C.用完好的灯泡 $L_0$ 并联在 L 两端
D.将电压表并联在 R 两端

答案： 7.A【解析】用完好的导线并联在L两端，则L被短路，无法判断电路中是否有电流通过，所以无法检测出故障，故A符合题意；将电流表并联在R两端，若电流表有示数，说明R断路，若电流表无示数，说明L断路，故B不符合题意；用完好的灯泡L₀并联在L两端，若L₀发光，则说明L断路，若L₀不发光，说明R断路，故C不符合题意；将电压表并联在R两端，测量的是R两端的电压，根据题意可知，若电压表无示数，即说明L断路，若电压表有示数，则应是R断路，故D不符合题意。故选A。

8. 生活中常用干电池作为电源,它是提供电压的装置,电压是电路中形成电流的原因。

答案： 电源 电流

9. 当导体的温度降低到足够低时,它的电阻变为0,这是超导现象。集成电路中的三极管是利用半导体材料制成的。

答案： 0 半导体

10. 如图所示,电源电压为 $6$ V,灯泡 $L_1$ 和 $L_2$ 串联在电路中,闭合开关后,当 $L_2$ 发生断路时,电流表的示数为0A,电压表的示数为6V。

答案： 0 6

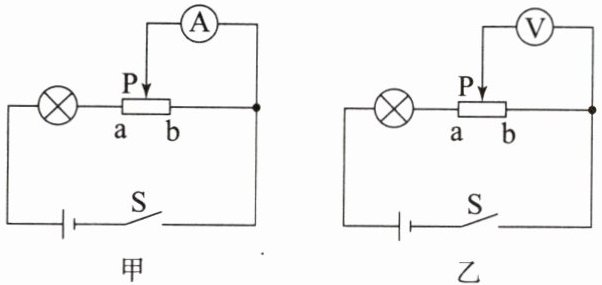

11. 如下图甲所示电路,滑动变阻器连入电路的电阻丝是aP(选填“aP”“Pb”或“ab”)段；如图乙所示的电路中,滑动变阻器滑片向右移,灯泡亮度不变(选填“变亮”“变暗”或“不变”)。

答案： aP 不变
