《2025年金版学案同步优学智慧作业九年级物理上册人教版》

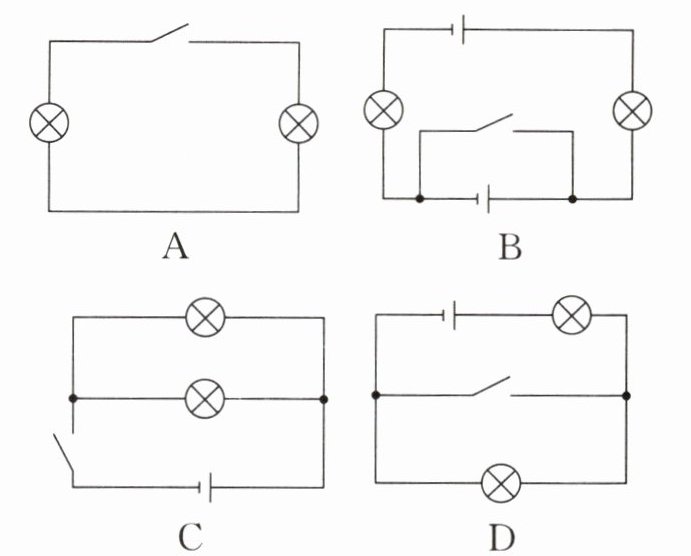

3. 如图所示电路中,闭合开关后只有一盏灯能发光的是(D)

答案： D

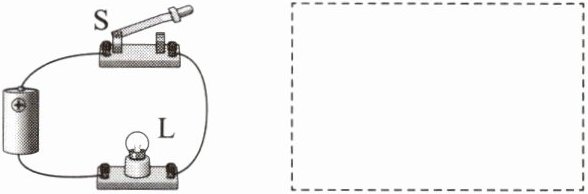

4. 请根据如图所示实物图,在虚线框内画出电路图。

答案：
如图所示

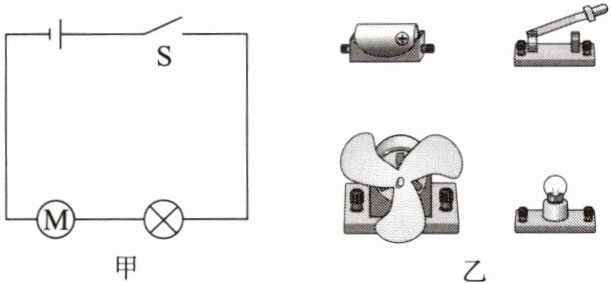

5. 请根据图甲所示电路图,将图乙中的元件正确连接。

答案：
如图所示

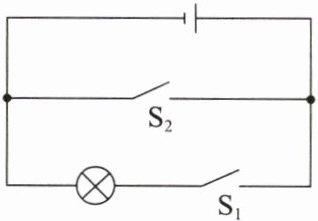

6. 如图所示,当开关$S_1、$$S_2$都断开时,电路处于断路状态；当$S_1$闭合$,S_2$断开时,电路处于通路状态；当开关$S_1、$$S_2$都闭合时,电路处于短路状态。(均选填“断路”“通路”或“短路”)

答案： 断路　通路　短路

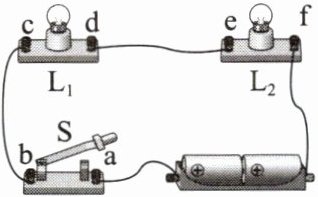

7. 如图所示,闭合开关S,两灯都不亮,当用一根导线分别连接a、b,c、d接线柱时,两灯都不亮；连接e、f接线柱时,只有一只灯泡发光。则电路故障可能是(B)

A.灯泡$L_1$短路
B.灯泡$L_2$断路
C.灯泡$L_2$短路
D.开关S断路

答案： B
[解析]结合电路实物图，闭合开关，两灯均不亮，说明电路中某处断路，或两灯均短路；用一根导线的两端连接a、b或c、d接线柱时，两灯都不亮，说明此时电路是断路；当导线接触e、f接线柱时，只有一只灯泡发光，此时导线代替了灯泡L₂（L₂一定不发光），所以此时一定是灯泡L₁发光（L₁灯丝完好），此时电路处于通路状态（开关没有问题），由此说明该电路的故障是由于灯泡L₂断路，故B符合题意，A、C、D不符合题意。故选B。

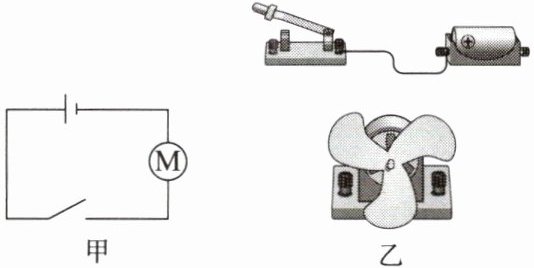

8. 小明将小灯泡和小风扇同时连入电路,设计了一款可发光的小电扇。如图甲所示是他设计的电路图,请用笔画线代替导线将图乙的实物电路补充完整。

答案：
如图所示

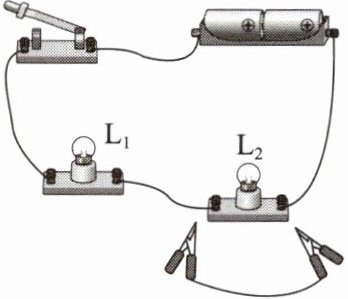

9. 如图所示是聪聪连接的实验电路,他检查导线连接无误后,闭合开关,发现两只灯泡均不发光,于是他用一根导线来排查故障。假定该电路中灯泡$L_1$已断路,则当他用导线连接$L_1$两端时$,L_1$不发光$,L_2$发光(均选填“不发光”或“发光”)。更换灯泡$L_1$后,两只灯泡都能发光,则电路中的电流方向是从L₂流向L₁(选填$“L_1$流向$L_2”$或$“L_2$流向$L_1”)。$

答案： 不发光　发光　L₂流向L₁
[解析]分析电路图可知，L₁与L₂串联，用导线连接两端时，L₁被短路，L₁不发光，L₂是通路，L₂发光。在电源外部，电流从电源正极出发，经过用电器，回到电源负极，所以电路中的电流方向是从L₂流向L₁。
