《2025年金版学案同步优学智慧作业九年级物理上册人教版》

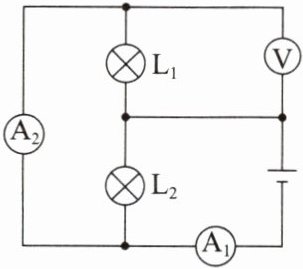

12. 如图所示的电路中,电压表示数为 $4.5$ V,$A_1$、$A_2$ 两表示数分别为 $1.2$ A、$0.9$ A,则通过 $L_2$ 的电流为0.3A,$L_2$ 两端电压为4.5V。

答案： 0.3 4.5

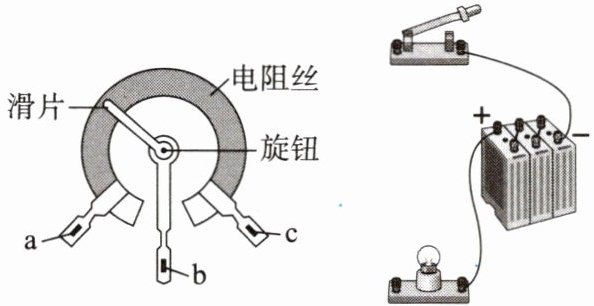

13. 如图所示是某同学设计的模拟可调光台灯电路,其中电位器有 a、b、c 三个接线柱,请用笔画线代替导线,将图中的实物电路连接完整,使闭合开关 S 后,顺时针旋转旋钮时灯泡变亮(旋钮带动滑片同方向旋转)。

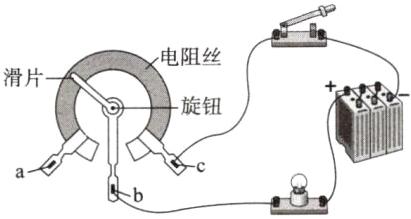

答案：
如图所示

14. 聪聪设计了一款操纵无人机飞行的“调速”手柄,来改变无人机飞行的速度,其中 AB 是一根电阻丝,OP 是滑片,可绕 O 点旋转,P 端与电阻丝接触良好,请将电路图补充完整。要求：滑片 OP 顺时针转动时,无人机速度变大。

答案：
如图所示

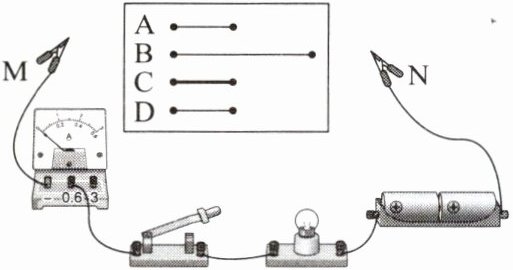

15. 同学们利用如图所示电路,探究影响导体电阻大小的因素,其中导体 A、B 仅长度不同,A、C 仅横截面积不同,A、D 仅材料不同。实验中通过观察电流表的示数来判断导体电阻的大小；选用A、C两根导体实验时,可以探究导体电阻大小与导体横截面积的关系。

答案： 电流表的示数 A、C

16. 在探究串联电路电压的特点实验中,进行以下操作。

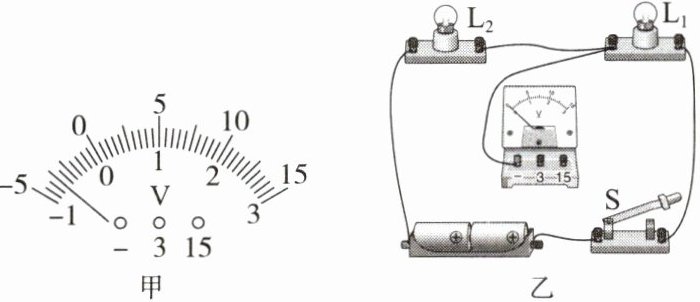

(1)将电压表接入电路前,观察到指针位置如图甲所示,为保证测量结果准确,接下来应进行的操作是______。
(2)实验电路如图乙所示,请用笔画线代替导线将电路连接完整,使电压表测量小灯泡 $L_1$ 两端的电压。
(3)用电压表分别测出小灯泡 $L_1$ 两端的电压 $U_1$,$L_2$ 两端的电压 $U_2$,$L_1$ 和 $L_2$ 两端的总电压 $U$。换用不同规格的小灯泡多次实验,记录实验数据,如表所示。分析数据可知,串联电路两端的总电压与各部分电路两端的电压的关系为______(用本题中给出的字母写出关系式)。换用不同规格的小灯泡多次实验的目的是______。

答案：

(1)对电压表进行调零
(2)如图所示
(3)U=U₁+U₂ 寻找普遍规律
