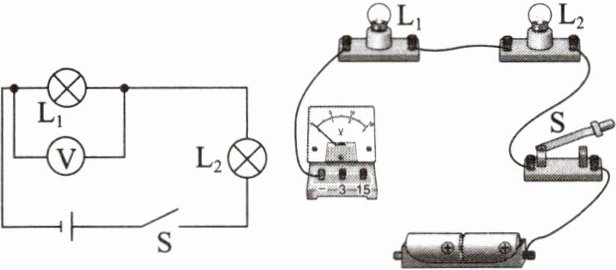

1. 根据图中的电路图,用笔画线代替导线将实物电路补充完整(电源为两节新干电池)。

答案： 如图所示

2. 芳芳和明明分别设计了“探究串联电路中电压的规律”的实验,他们设计的实验电路如图甲所示,实验数据记录如表 1、表 2。(芳芳和明明实验时电路连接及记录的数据都没有错误)

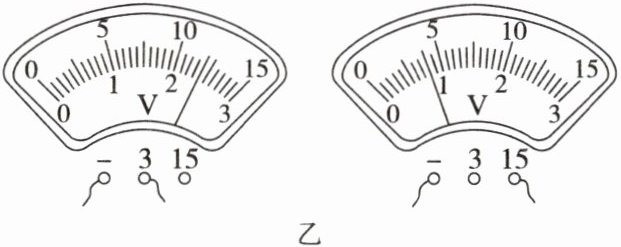

(1)图乙是芳芳进行实验时电压表 $ V_2 $ 和 $ V $ 的示数,请把测量数据填在芳芳的实验数据记录表 1 中。
(2)从他们的实验数据可以看出,串联电路两端的总电压 $ U $ 与部分电压 $ U_1 $、$ U_2 $ 之间的关系是______。
(3)明明根据他的实验数据断定“在串联电路中各用电器两端的电压一定相等”,这一结论是______(选填“正确”或“错误”)的。他之所以得出这样的结论,是因为______。
(4)分别指出芳芳、明明的实验设计各有哪些可改进的地方。
(1)2.4 4
(2)U=U₁+U₂
(3)错误 每次实验所用的两个灯泡规格相同
(4)芳芳:只测量了一组数据,她应当更换不同规格的灯泡,再测几组数据,根据多组数据归纳得出的结论更具有普遍性。
明明:应当用规格不同的小灯泡进行实验

答案：
(1)2.4 4
(2)U=U₁+U₂
(3)错误 每次实验所用的两个灯泡规格相同
(4)芳芳:只测量了一组数据,她应当更换不同规格的灯泡,再测几组数据,根据多组数据归纳得出的结论更具有普遍性。
明明:应当用规格不同的小灯泡进行实验
