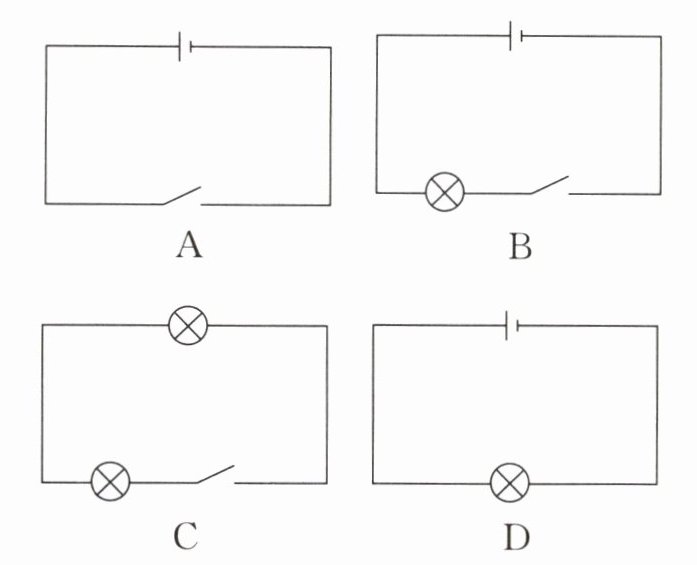

1. 如图所示,下列电路图中规范、正确的是(B)

答案： B

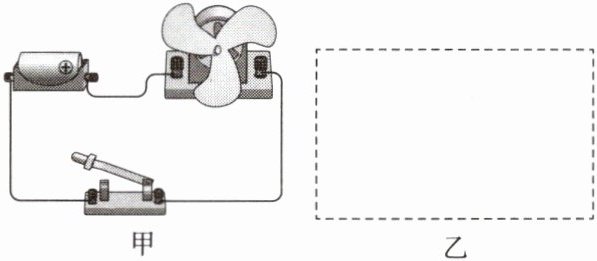

2. 如图甲所示是把电池和玩具电风扇连接起来的实物图,请在图乙方框中画出相应的电路图。(玩具电风扇只画核心部件电动机)

答案：
如图所示

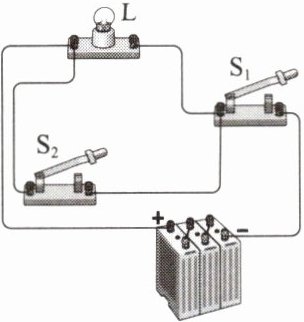

3. 如图所示,当$S_1$闭合$,S_2$断开时,灯泡发光；当开关$S_1、$$S_2$都断开时,电路处于断路状态。

答案： 断开　断路

4. 小明将小灯泡接入如图所示的电路中,闭合开关后,电路处于短路(选填“通路”“短路”或“断路”)状态,可能会导致电源(选填“电源”“小灯泡”或“小风扇”)损坏；要保证电路安全且小灯泡和小风扇能正常工作,需拆除图中的导线c(填序号)。

答案： 短路　电源　c
解析　闭合开关后，电流从电源正极出发经过开关后再回到电源负极，小灯泡和小风扇中没有电流流过，电源被短路，电路中会有很大的电流，会损坏电源；若想保证电路安全且小灯泡和小风扇能正常工作，只需将导线c拆除即可。

1. (2024·江苏徐州)如图所示电路,闭合开关,电路所处的状态是(C)


A.通路
B.断路
C.短路
D.无法判断

答案： C

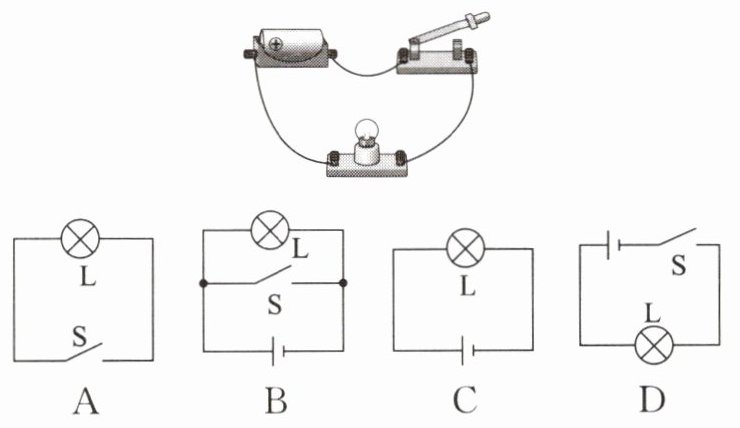

2. 如图所示,当只将小灯泡连入电路中,下列电路图与实物图对应的是(D)

答案： D
