《2025年金版学案同步优学智慧作业九年级物理上册人教版》

【典例3】

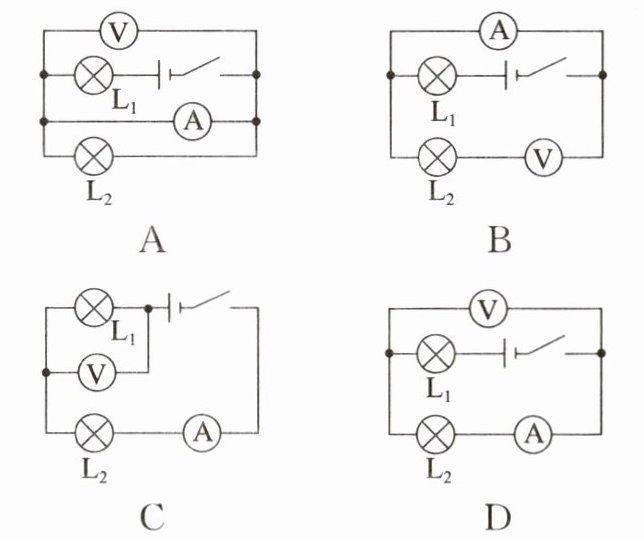

下列电路中电压表测量$L_2$两端电压,且电路连接正确的是(D)

答案： 解析 选项A中电流表并联在电路中,把$L_2、$电压表短路,故A错误；选项B中电压表串联在电路中,电流表并联在电路中,故B错误；选项C中$L_1、$$L_2$两灯串联,电压表测$L_1$两端的电压,故C错误；选项D中$L_1、$$L_2$两灯串联,电压表测$L_2$两端的电压,故D正确。
答案 D

1. 下列关于电压的叙述正确的是(D)
A.手机电池的电压是1.5 V
B.在任何情况下,一节干电池的电压都是1.5 V
C.电压只能使自由电子发生定向移动
D.电压是使导体中的自由电荷发生定向移动形成电流的原因

答案： D

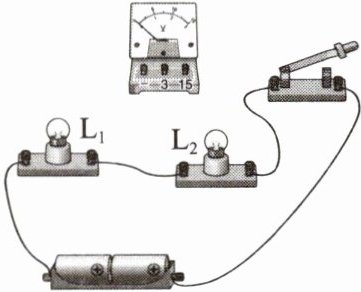

2. 在如图所示电路中,用笔画线代替导线把电压表接入电路,使电压表测小灯泡$L_2$两端的电压。

答案：
如图所示

3. 测量电压前,应先估测被测电压的大小,被测电压不能(选填“能”或“不能”)超过电压表的测量范围。在无法估测被测电压大小的情况下,应先用电压表的0~15V测量范围进行试触。某次测量前,电压表的指针如图所示,接下来的操作是对电压表进行调零。

答案： 不能　0~15　对电压表进行调零

1. 下列生活中常见的电压值正确的是(C)
A.电子手表的氧化银电池的电压为1 V
B.家用空调工作的电压为110 V
C.手机电池的电压约为3.7 V
D.一节铅蓄电池的电压为1.5 V

答案： C

2. 小明在实验室中利用电压表测量小灯泡电压时,下面的几种电路图,正确的是(C)

答案： C
