1. 电路图
用符号表示电路连接的图,叫作电路图。电路图是对实际电路的有效抽象。

答案： 符号

2. 通路、断路、短路
用电器能够工作的电路叫作通路。
电路中如果某处被切断,电路中就不会有电流通过,这种情况叫作断路。
短路有两种情况：①直接用导线将电源的正、负极连接起来,会造成电源短路。②如果电路是接通的,但用电器两端被导线直接连通,这种情况下该用电器被短路。短路是电路不正常状态,会引起电路中的电流过大,烧坏电路元件或电源,所以我们一定要避免短路。

答案： 通路　断路　电源　用电器　电流

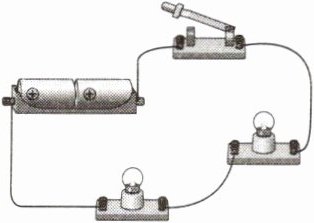

【典例】 请按照如图所示的实物图画出电路图。

答案：
解析 在电源外部,电流从电源正极出发,依次经过两个灯泡,然后经过开关回到电源的负极,按照电流流过路径,分别画出电路元件,如图所示。

答案 见解析图
