《2025年金版学案同步优学智慧作业九年级物理上册人教版》

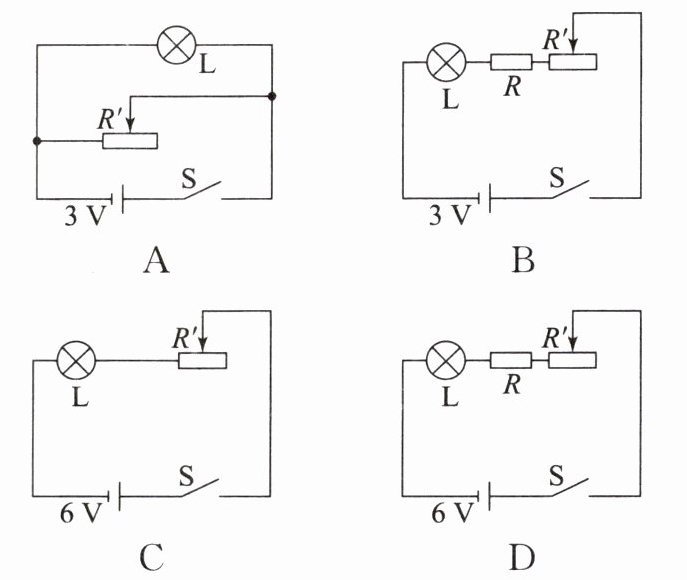

1. 在设计和制作一个“模拟的调光灯”的综合实践活动中,物理兴趣小组设计了下面的几个调光灯的电路图,图中小灯泡的规格都是“3 V 0.5 A”,所用的定值电阻的电阻值都是 6 Ω,电源电压如图中所示。要求：滑片滑动时,灯泡的亮度连续调节且不能烧坏小灯泡。你认为设计最合理的调光灯电路是 (D)

答案： D

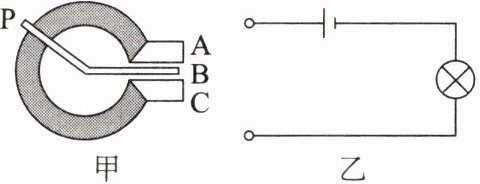

2. 如图所示,为某种调光型台灯中使用的电位器示意图,P 为旋片,可随转动旋钮改变在碳膜(相当于一根电阻丝)上的位置,A、C 分别连在碳膜两端。请用笔画线代替导线,将电位器连接在图乙电路中,要求顺时针转动旋钮可使灯泡亮度增加。

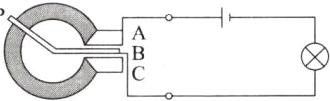

答案：
如图所示 P
