《2025年金版学案同步优学智慧作业九年级物理上册人教版》

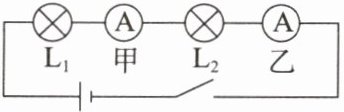

1. 如图所示,研究串联电路中电流的特点。实验时电流表甲和乙的示数分别为$0.18A和0.16A$,造成两个电流表示数不同的原因可能是(B)

A.灯泡$L_1和L_2$的规格不同
B.有一个电流表未校零
C.连接两个电流表所用导线粗细不同
D.灯泡$L_1和L_2$在电路中的位置不同

答案： B

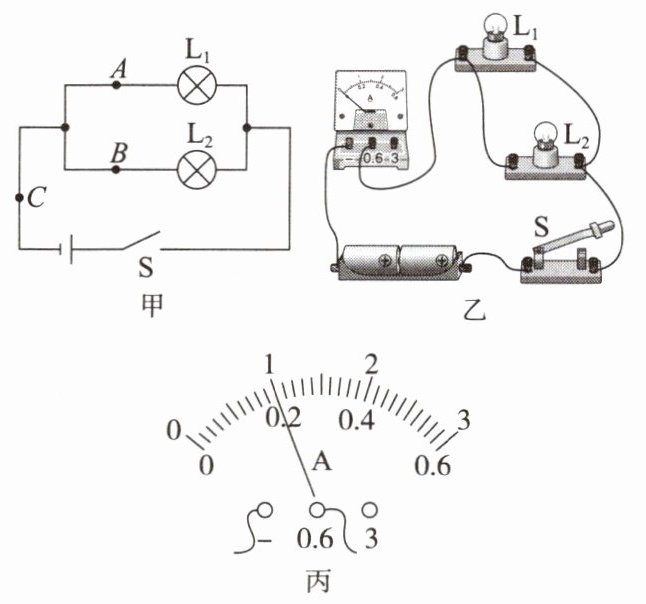

2. 用如图甲所示的电路探究并联电路的电流规律。

(1)按图甲连接电路时,开关$S$应该处于断开(选填“断开”或“闭合”)状态。
(2)图乙是连接的实验电路,由图可知,此时电流表测量的是C(选填“$A$”“$B$”或“$C$”)处的电流。
(3)换不同规格的灯泡进行多次实验,并把实验数据记录在下页表中。分析表中数据,可得出并联电路电流规律的表达式为$I_{C}=I_{A}+I_{B}$(用$I_A$、$I_B$、$I_C$表示)。

答案：
(1)断开
(2)C
(3)$I_{C}=I_{A}+I_{B}$
