《2025年金版学案同步优学智慧作业九年级物理上册人教版》

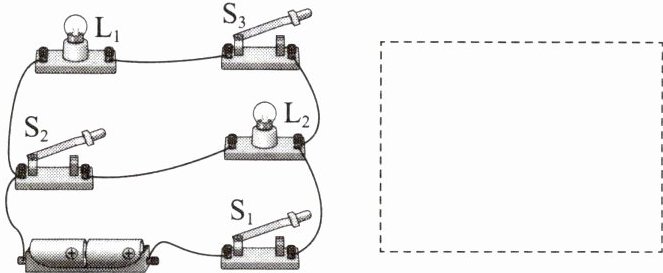

11. 请在右侧虚线框内画出如图所示的实物电路的电路图。

答案：
如图所示

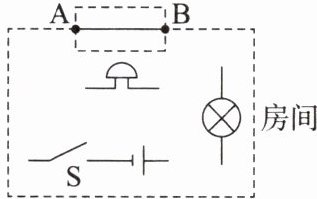

12. 创新实验小组的同学要设计一个自动防盗报警电路。要求：晚间开关$S$闭合后,灯亮电铃不响；当房门被打开时,细导线$AB$被扯断,灯亮且电铃发声自动报警。请按要求用直线连接如图所示的电路元件。

答案：
如图所示

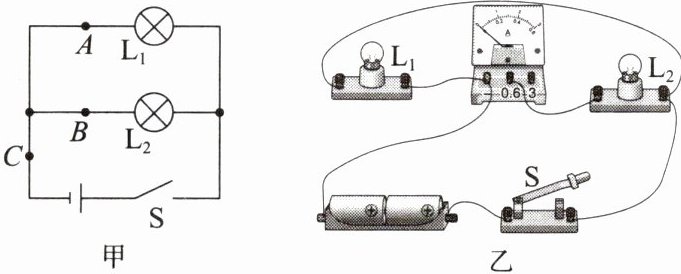

13. 在探究并联电路中干路电流与各支路电流的关系实验中,某小组同学设计的电路图如图甲所示。

(1)图乙是该小组连接的电路,闭合开关$S$,电流表测通过${L_{2}}$的电流。

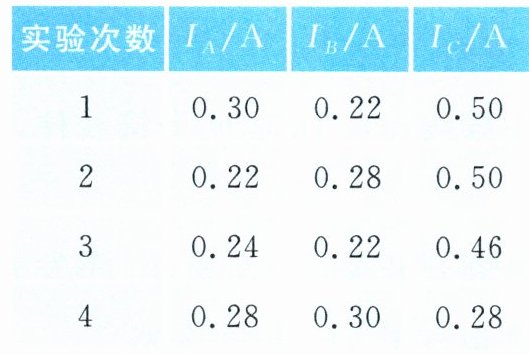

(2)该小组同学换用不同规格的小灯泡进行实验,用电流表多次测$A$、$B$、$C$三点电流,记录实验数据如表。

分析表中数据,以下说法不合理的是B(填选项)。
A. 四次实验中电流表选用的测量范围为$0\sim0.6\ A$
B. 表中的数据均在误差范围内
C. 此实验还可测量更多组数据
D. 通过多次实验,可避免偶然性
(3)小成同学测量通过灯泡$L_{1}$电流时,$L_{1}$正常发光,$L_{2}$忽亮忽灭,他接下来的操作应该是将灯泡${L_{2}}$拧一拧。(写出一条即可)

答案：
(1)${L_{2}}$
(2)B
(3)将灯泡${L_{2}}$拧一拧

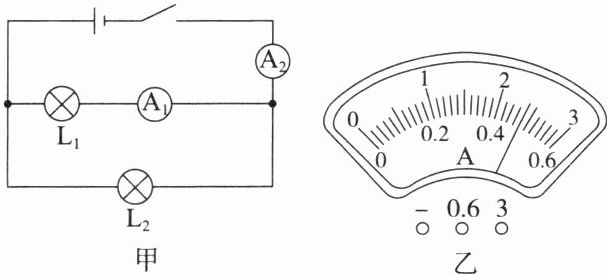

14. 如图所示,闭合开关,已知两个电流表$A_{1}$、$A_{2}$的指针指在同一位置,求：

(1)电流表$A_{2}$的示数；
(2)通过灯泡$L_{1}$的电流；
(3)通过灯泡$L_{2}$的电流。

答案： [解]
(1)据图可知，两灯泡并联，电流表${A_{2}}$测干路电流，电流表${A_{1}}$测灯泡${L_{1}}$支路电流，根据并联电路中电流规律可知，干路电流大于支路电流，则电流表${A_{2}}$使用$0～3\ A$的测量范围，分度值是$0.1\ A$，读数为$2.4\ A$，即电流表${A_{2}}$的示数为$2.4\ A$。
(2)电流表${A_{1}}$测灯泡${L_{1}}$支路电流，使用$0～0.6\ A$的测量范围，分度值是$0.02\ A$，读数为$0.48\ A$，则通过${L_{1}}$的电流$I_{1}=0.48\ A$。
(3)根据并联电路中电流规律可得，通过${L_{2}}$的电流为$I_{2}=I - I_{1}=2.4\ A-0.48\ A=1.92\ A$。
