《2025年金版学案同步优学智慧作业九年级物理上册人教版》

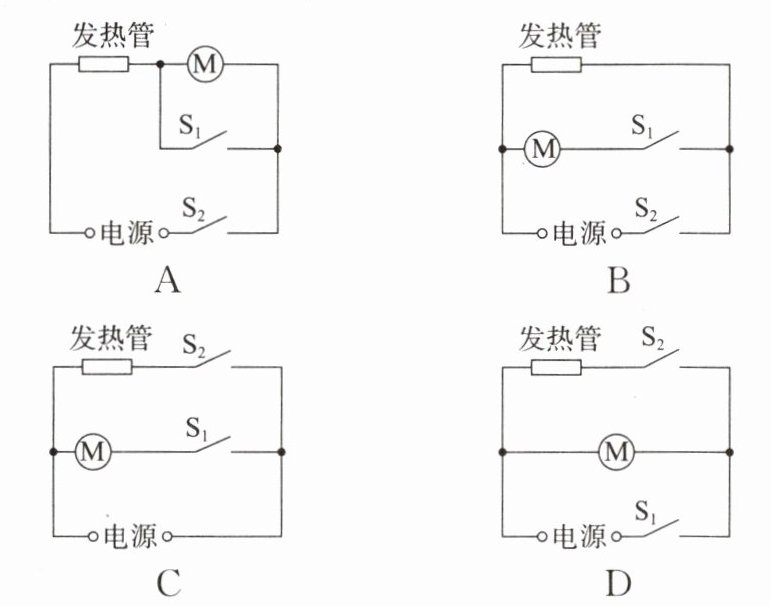

5.某种空气炸锅,使用它时发现：当同时闭合定时开关$S_1$和温控开关$S_2$时产生热风；仅闭合定时开关$S_1$时产生冷风；不会只发热不吹风。则其电路可能是下列图中的(D)

答案： D

6.保密室是存放机密文件的场所,若某单位保密室的两把钥匙分别由两个人保管,只有这两把钥匙同时插入钥匙孔时,电动门才能接通并打开。这两把钥匙相当于电路中的开关(选填“用电器”或“开关”),两个钥匙孔的内部模块需串联(选填“串联”或“并联”)才能满足保密的要求。

答案： 开关 串联

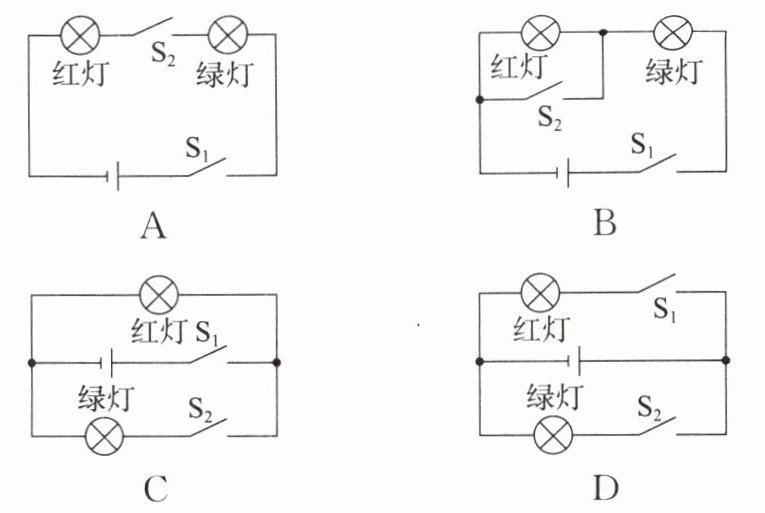

1.某交通路口指示车辆通行的信号灯由红灯和绿灯组成,红灯停,绿灯行,以下是红绿灯工作时的电路简图。你认为正确的是(D)

答案： D

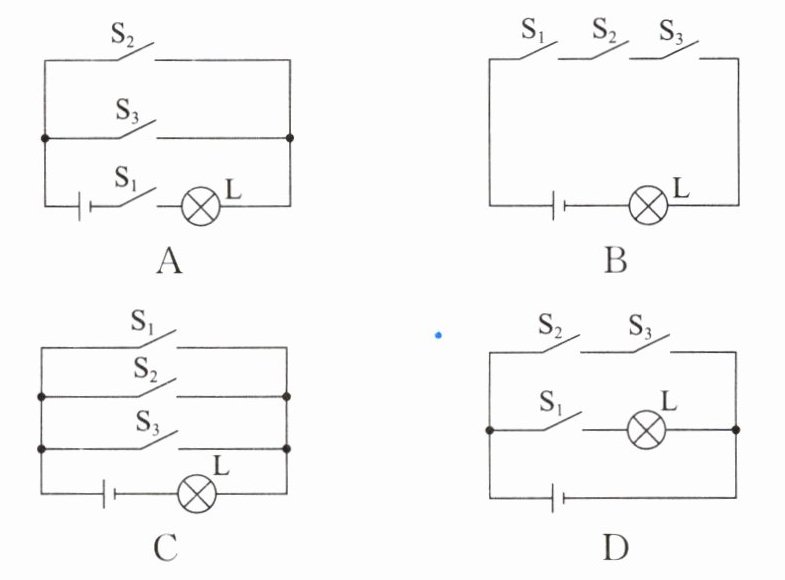

2.打开某款手机屏幕的电路可简化为三个开关控制的电路图,用小灯泡L代表手机屏幕,开关分别是密码解锁$S_1、$指纹解锁$S_2、$人脸解锁$S_3,$三种方式任意一种都能解锁手机。下列电路图符合要求的是(C)

答案： C [解析]由题意可知，密码解锁开关S₁、指纹解锁开关S₂、人脸解锁开关S₃都可以单独解锁屏幕，说明三个开关可以独立工作，互不影响，即三个开关并联，然后再与灯泡L串联，故C符合题意，A、B、D不符合题意。故选C。

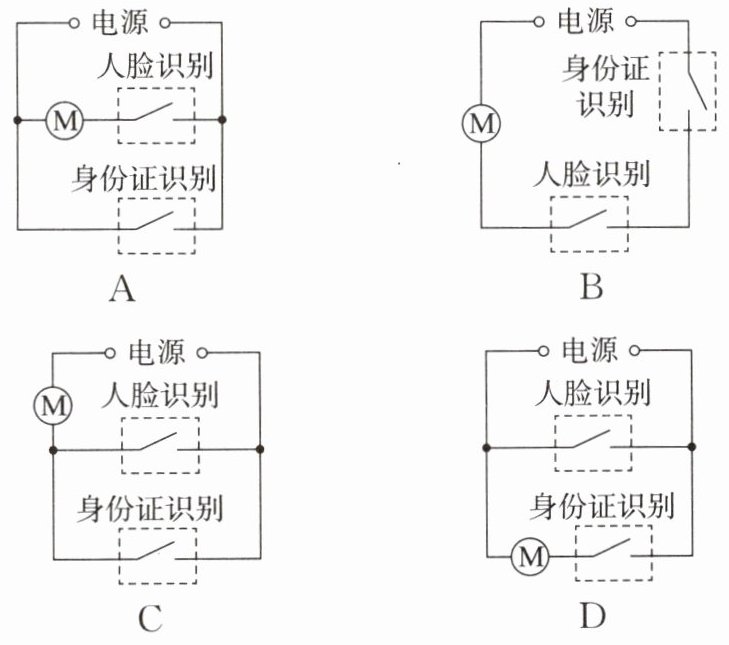

3.乘坐高铁可直接刷身份证进站,闸机口通过人脸识别系统确保“人”“证”一致,闸机门才打开通行。用M代表闸门,则下列电路可实现上述要求的是(B)

答案： B
