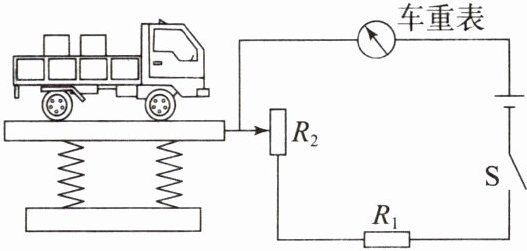

【典例2】如图所示为物理兴趣小组同学设计的公路收费站计重秤的原理图。该原理图中$,R_2$为滑动变阻器。若车重表是由电流表改装而成,现将它串联在图中位置,则当车越重时,车重表的示数将越大(选填“越大”“不变”或“越小”)。

答案： 解析 由题图可知$,R_1$为定值电阻,具有保护电路的作用$,R_2$为滑动变阻器；车越重时,变阻器接入电路的电阻越小,电路中电流越大,即车重表的示数越大。
答案 滑动变阻器 越大

1. 聪聪用铅笔芯、电池、小灯泡、导线等连接成如图所示的电路模拟某台灯旋钮的工作原理,夹子A不动,夹子B向左移动,发现小灯泡变亮。下列说法正确的是(D)

A.通过小灯泡的电流变小
B.铅笔芯的总电阻发生了变化
C.铅笔芯接入电路的电阻变大
D.通过铅笔芯的电流变大

答案： D

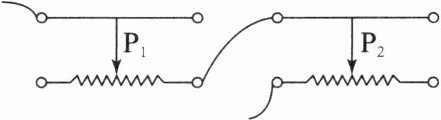

2. 滑动变阻器如图所示串联起来使用,要使两个滑动变阻器阻值最大,滑片$P_1、$$P_2$的位置应同时满足(C)

$A. P_1$在最右端$,P_2$在最左端
$B. P_1$在最左端$,P_2$在最左端
$C. P_1$在最左端$,P_2$在最右端
$D. P_1$在最右端$,P_2$在最右端

答案： C
