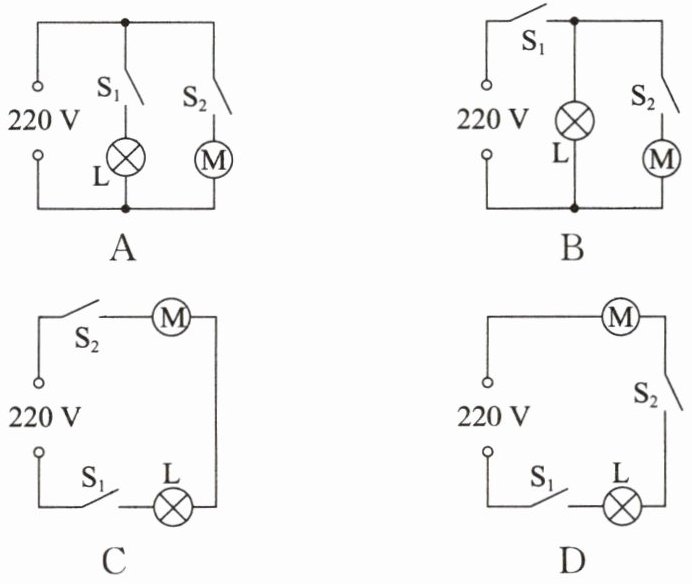

4.电冰箱冷藏室中的照明灯L由门控开关$S_1$控制,压缩机(电动机)由温控开关$S_2$控制,要求照明灯和压缩机既能单独工作又能同时工作,下列电路中符合上述特点的是(A)

答案： A [解析]由题意可知，电动机和照明灯并联，各个支路各有一个开关。故选A。

5.(2024·内蒙古呼和浩特)晚自习时,教室中正常发光的某一盏灯突然熄灭了；新年联欢会上,一串正常发光的彩灯,某一盏灯灯丝烧断,其他灯正常发光。关于前灯熄灭原因以及后灯与其他彩灯连接方式,下列判断正确的是(D)
A.前灯短路,后灯串联
B.前灯短路,后灯并联
C.前灯断路,后灯串联
D.前灯断路,后灯并联

答案： D [解析]教室内的灯是并联的，一盏灯熄灭，其他灯不受影响，若这盏灯短路，会导致保险丝烧断，其他灯也不亮，所以这盏灯断路；一串正常发光的彩灯，某一盏灯灯丝烧断，其他灯正常发光，不受影响，是并联的，故D正确，A、B、C错误。故选D。

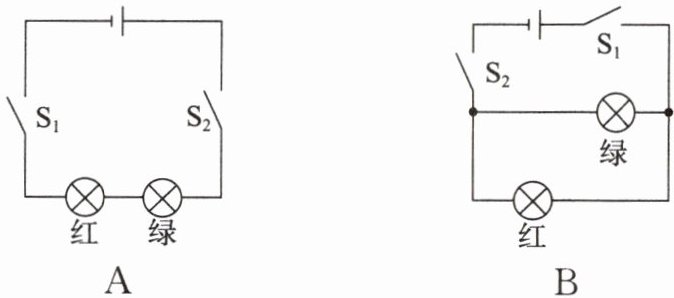

6.为停车场设计“车位占用”提醒模拟电路,要求车位被占用时,该车位上方只有红色指示灯亮；车位未被占用时,上方只有绿色指示灯亮。下列电路能实现上述要求的是(C)

答案： C

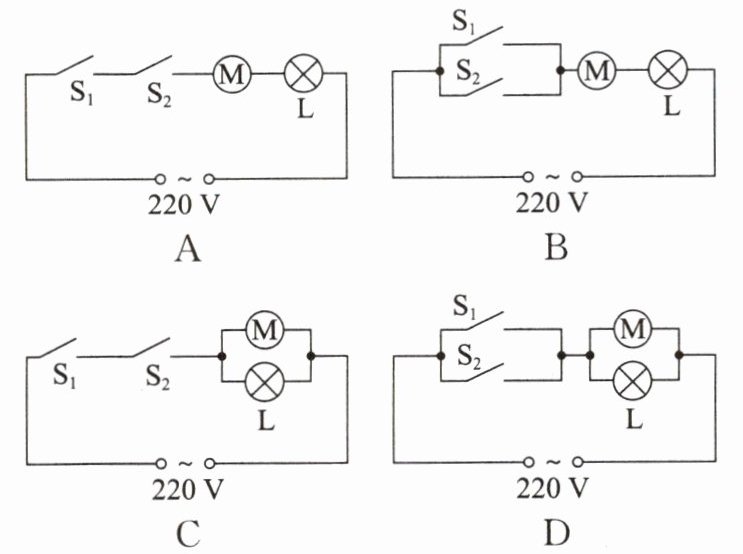

7.某学校电动门既可以用遥控器开启,也可以用按钮开关开启。电动门开启时,电动机工作,警示灯L亮起。若取下警示灯L,电动机仍能工作。按下遥控器相当于$S_1$闭合,按下按钮开关相当于$S_2$闭合。符合上述要求的电路是(D)

答案： D [解析]根据题目描述，电动门既可以用遥控器开启，也可以用按钮开关开启，这意味着遥控器开关和按钮开关在电路中应该是并联的，因为并联电路中的各个支路可以独立工作，互不影响。电动门开启时，电动机工作，警示灯L亮起，但题目又指出，若取下警示灯L，电动机仍能工作，这说明电动机和警示灯L在电路中应该是并联的，因为并联电路中的各个用电器可以独立工作，互不影响。故选D。

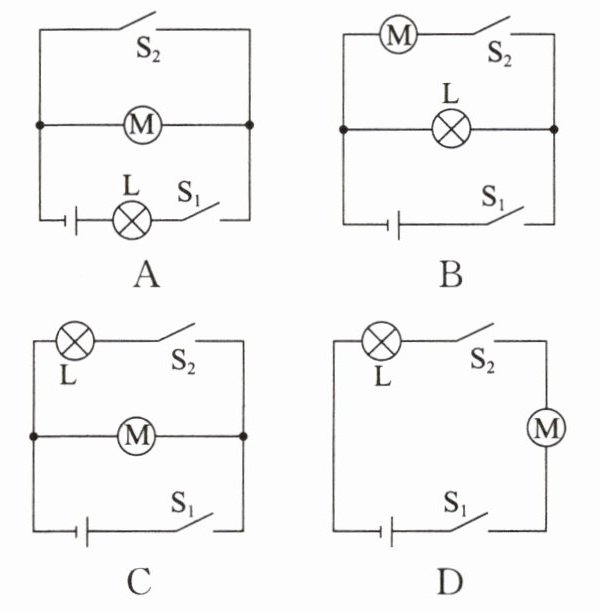

8.(2024·四川南充)骑行共享电动车时不戴头盔存在安全隐患,于是小明设计了以下方案：骑行前,扫码成功后开关$S_1$闭合,指示灯L亮,但电动机不工作；从车头取出头盔并戴上后,头盔内遥控设备遥控$S_2$闭合,电动机才通电工作；若只戴头盔不扫码则无法骑行。下列电路图符合以上设计要求的是(B)

答案： B
