《2025年金版学案同步优学智慧作业九年级物理上册人教版》

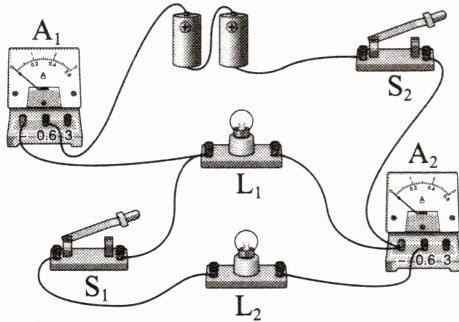

7. 在探究并联电路中干路电流与各支路电流的关系的实验中连接的电路如图所示,闭合开关后,发现$A_1和A_2$的示数相等且均在正常范围内,则电路的故障可能是(B)

A.灯$L_1$短路
B.灯$L_1$断路
C.灯$L_2$短路
D.灯$L_2$断路

答案： B

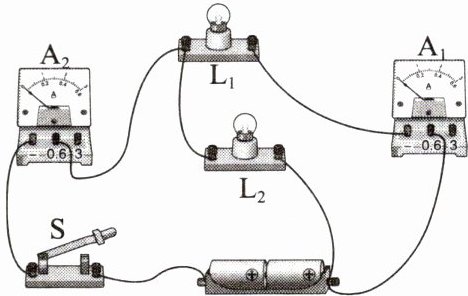

8. 如图所示的实验电路,闭合开关$S$后,电流表$A_2的示数为0.5A$,电流表$A_1的示数为0.3A$。下列说法正确的是(C)

A.$L_1与L_2$串联
B.开关$S只控制L_1$
C.$L_1$、$L_2的电流分别是0.3A$、$0.2A$
D.$L_1$、$L_2的电流分别是0.5A$、$0.3A$

答案： C

9. 小明研究并联电路的电流规律时,根据如图所示电路图连接好电路,并闭合开关$S和S_1$,当他再闭合开关$S_2$时,电流表示数变化情况正确的是(C)

A.电流表$A_1$的示数变大
B.电流表$A$的示数变小
C.电流表$A与电流表A_2$的示数差值不变
D.电流表$A与电流表A_1$的示数差值不变

答案： C
