《2025年金版学案同步优学智慧作业九年级物理上册人教版》

【典例2】

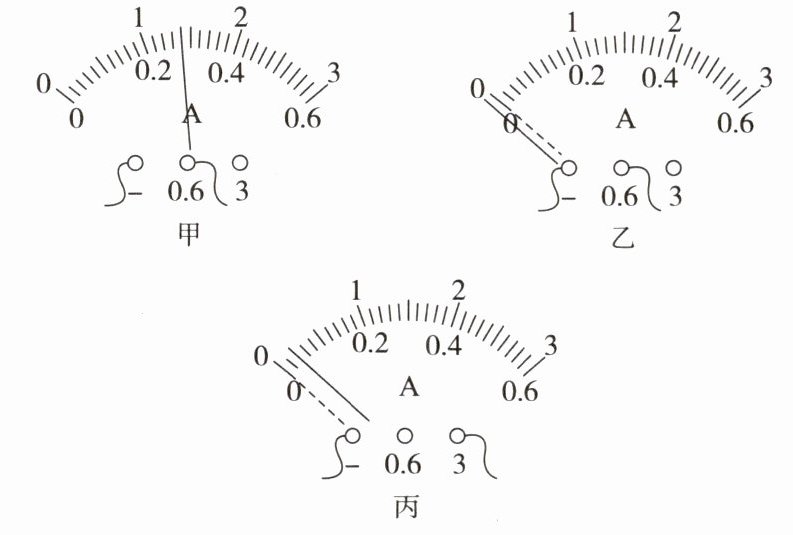

(1)电流表的指针偏转如图甲所示,则该电流表使用的测量范围为0～0.6 A；电流表的示数为0.28A。小明在测量电流时选择的测量范围是0～0.6 A,可是由于粗心,读数时读成了2.5 A,则实际电流应该是0.5 A。
(2)如图乙、丙所示,小强在测量过程中造成图乙中电流表现象的原因是电流表正、负接线柱接反；造成图丙中电流表现象的原因是电流表所选测量范围太大。

答案：
(1)0～0.6 A；0.28；0.5 A；
(2)电流表正、负接线柱接反；电流表所选测量范围太大

1. 某用电器正常工作时的电流约为1 A,则该用电器可能是(C)
A.家用节能灯
B.家用空调
C.电冰箱
D.收音机

答案： 1.C

2. 计算器工作时的电流约为100 μA = ______mA = ______A；手电筒中的电流约为0.2 A = ______mA = ______μA。

答案： 2.0.1 $1×10^{-4}$ 200 $2×10^{5}$

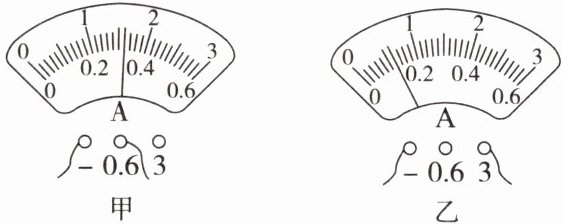

3. 电流表使用前要先检查指针是否指在零刻度线位置。图甲中电流表所用的测量范围是_________,该测量范围的分度值是_________,图中示数是_________；图乙中电流表所用的测量范围是_________,该测量范围的分度值是_________,图中示数是_________。
4. 如图所示的电路中,根据标出的电流方向,选用电源、电流表两个元件符号,分别填进电路图的空缺处,要求灯泡$L_1$和$L_2$并联。

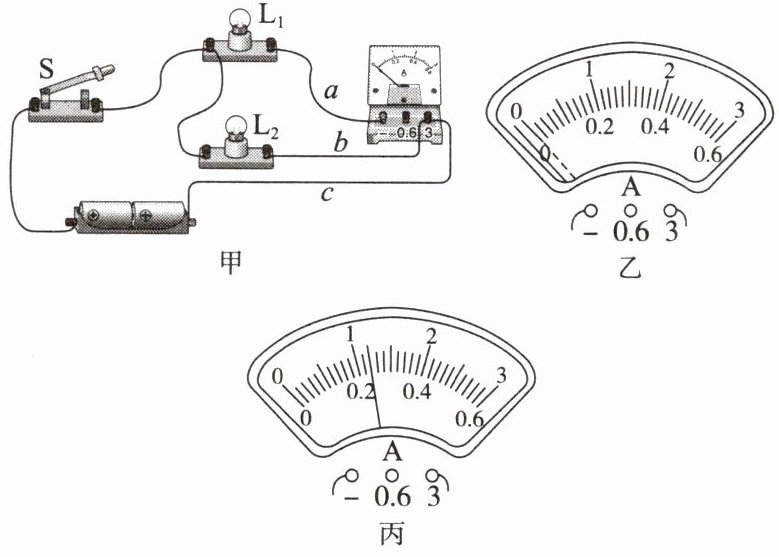

5. 如图甲所示是聪聪同学用电流表测量电流的实物图,请按要求回答：
(1)图甲中电流表测量的是通过灯泡_________的电流。
(2)聪聪同学连接好电路后,用开关试触,发现电流表指针如图乙所示,原因是_________。
(3)聪聪同学纠正错误后再进行实验,电流表的示数如图丙所示,则电流表测出的电流是_________A。

答案：
3.0~0.6 A 0.02 A 0.32 A 0~3 A 0.1 A 0.6 A
4.见解析图
[解析]要想让灯泡发光，电路中必须有电源;根据电流方向，又因为要求两灯并联，且都能发光，左侧的元件与$L_{1}$串联，所以是电流表，右侧的元件为电源，且电源的正极在下方，如图所示。

5.
(1)$L_{1}$
(2)电流表正、负接线柱接反了
(3)1.2
[解析]
(1)如题图甲，两个灯泡并联，电流表与灯泡$L_{1}$串联，由此可知，电流表测灯泡$L_{1}$的电流。
(2)聪聪同学连接好电路后，用开关试触，发现电流表指针反向偏转，说明电流从电流表负接线柱流入，原因是电流表正、负接线柱接反了。
(3)由图丙知，电流表测量范围选用的是0~3 A，分度值为0.1 A，所以电流表测出的电流为1.2 A。
