《2025年金版学案同步优学智慧作业九年级物理上册人教版》

1. 下列说法正确的是(A)

A.在并联电路中,不论灯泡的规格是否相同,每个灯泡两端的电压都相等
B.使用电压表时,它的两个接线柱不允许不通过用电器直接与电源两极相连
C.只要电路两端接上电压表,则电路中一定有电流通过
D.电流表和电压表都有一定的测量范围,使用时应注意选择测量范围,测量范围越大越好

答案： A

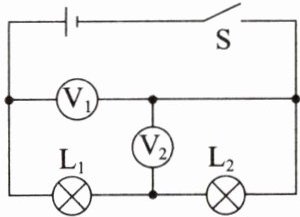

2. 如图所示,电源电压不变,闭合开关 $ S $,两灯均发光,电压表 $ V_1 $ 的示数为 $ 6 \, V $,电压表 $ V_2 $ 的示数为 $ 2 \, V $。下列说法中正确的是(D)

A.电源两端电压为 $ 4 \, V $
B.$ L_1 $ 两端电压为 $ 2 \, V $
C.断开开关,只将电压表 $ V_2 $ 换成电流表,则 $ L_1 $ 与 $ L_2 $ 可以实现并联
D.断开开关,将两个电压表都换成电流表,则 $ L_1 $ 与 $ L_2 $ 可以实现并联

答案： D

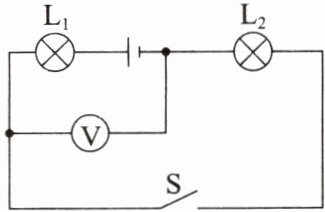

3. 如图所示,电源电压为 $ 3 \, V $ 且保持不变,开关 $ S $ 闭合时电压表示数为 $ 2 \, V $；若断开开关 $ S $,电压表示数为3 $ V $。

答案： 3

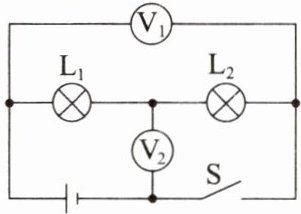

4. 如图所示,将开关 $ S $ 闭合后,电压表 $ V_1 $ 的示数为 $ 10 \, V $、电压表 $ V_2 $ 的示数为 $ 4 \, V $,则 $ L_1 $ 两端的电压是6 $ V $,$ L_2 $ 两端的电压是4 $ V $。

答案： 6 4

5. 根据给出的实物连接图,在虚线框内画出对应的电路图。

答案： 如图所示

6. 关于如图所示的电路图,下列说法错误的是(C)

A.电流表分别接在 $ A $、$ B $、$ C $ 点时,测量结果相同
B.电压表正确连接在 $ A $、$ B $ 两点间,可以测量 $ L_1 $ 两端的电压
C.电流表要并联在被测电路中
D.将电压表接 $ A $ 点的接线柱直接改接到 $ C $ 点,不能正确测量 $ L_2 $ 两端的电压

答案： C
