《2025年金版学案同步优学智慧作业九年级物理上册人教版》

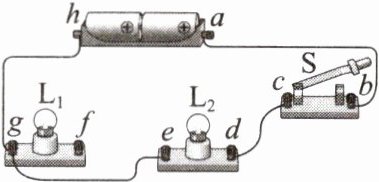

7. 如图所示电路,各元件完好。下列说法正确的是(D)

A.将 $ eg $ 间导线改接到 $ ef $ 间,闭合开关 $ S $,两灯均发光,灯泡两端的电压一定相等
B.增加一根导线,将 $ df $ 接通,闭合开关 $ S $,两灯均发光,通过两灯的电流一定相等
C.增加一根导线,将 $ ef $ 接通,闭合开关 $ S $,两灯均发光,通过两灯的电流一定相等
D.增加一根导线,将 $ cf $ 接通,闭合开关 $ S $,两灯均发光,灯泡两端的电压一定相等

答案： D

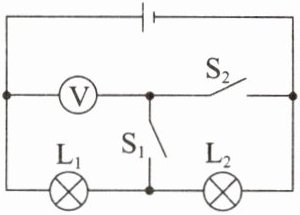

8. 如图所示电路,电源电压不变,开关 $ S_1 $ 闭合、$ S_2 $ 断开时,电压表的读数是 $ 3 \, V $；$ S_1 $ 断开、$ S_2 $ 闭合时,电压表的读数是 $ 4.5 \, V $。则 $ L_1 $ 两端的电压为3 $ V $,$ L_2 $ 两端的电压为1.5 $ V $。

答案： 3 1.5

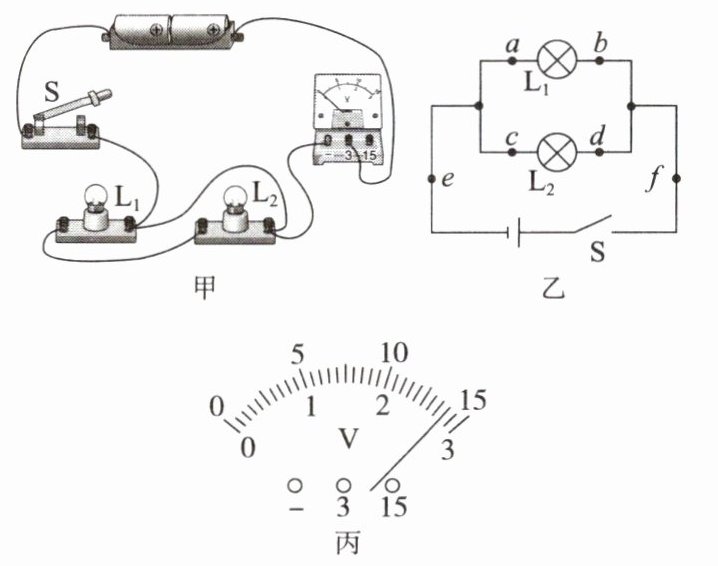

9. 在探究并联电路中各支路用电器两端电压与电源两端电压的关系的实验中,小明使用了两个规格相同的灯泡。
(1)如图甲所示,小明已完成部分电路连接,闭合开关,灯泡 $ L_1 $、$ L_2 $ 的发光情况是两灯都不发光,电压表有(选填“有”或“无”)示数,请用笔画线在图中增加一条导线,使电路连接完整(导线不能交叉)。

(2)如图乙所示电路,将电压表正确接在 $ a $、$ b $ 两点,闭合开关后,电压表的示数如图丙所示,则电压表示数为2.8 $ V $。
(3)依次将电压表改接到 $ c $、$ d $ 两点和 $ e $、$ f $ 两点,发现电压表示数与(2)中电压表示数相同,由此他得出结论：在并联电路中,各支路两端电压相等且等于电源两端电压。此实验不科学(选填“科学”或“不科学”),接下来应该进行的操作是更换不同规格的灯泡进行多次实验。

答案：
(1)两灯都不发光 有 电路连接见解析图
(2)2.8V
(3)不科学 更换不同规格的灯泡进行多次实验
