《2025年金版学案同步优学智慧作业九年级物理上册人教版》

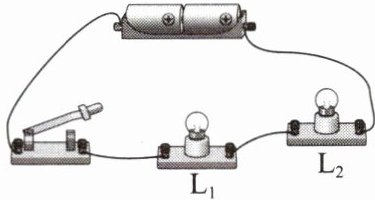

1. 如图所示,灯泡$L_1与L_2$串联,闭合开关$S$后,发现灯泡$L_1比L_2$亮,则通过两灯泡的电流$I_1与I_2$的大小关系是(C)

A.$I_1 ＞ I_2$
B.$I_1 ＜ I_2$
C.$I_1 = I_2$
D.无法确定

答案： C

2. 如图所示,把规格不同的小灯泡$L_1$、$L_2$接入电路,闭合开关$S$,用电流表测出通过$A$、$B$、$C三点的电流分别为I_A$、$I_B$、$I_C$。则下列关系式正确的是(D)


A.$I_A = I_B = I_C$
B.$I_A ＜ I_B + I_C$
C.$I_A ＞ I_B + I_C$
D.$I_A = I_B + I_C$

答案： D

3. 两个相同的灯泡连接后接入同一电路中,测得通过它们的电流相等,则(C)
A.它们一定是串联
B.它们一定是并联
C.它们可能是串联也可能是并联
D.以上说法均错误

答案： C

4. 在“探究串联电路中各处电流的关系”实验中,$L_1$、$L_2$为规格相同的小灯泡,某同学用电流表分别测出图中$A$、$B$、$C$三处的电流大小。为了进一步探究电流规律,他下一步的操作应该是(D)

A.将电源正负极对调,再次测量$A$、$B$、$C$三处的电流大小
B.改变开关的位置,再次测量$A$、$B$、$C$三处的电流大小
C.将$L_1$、$L_2$的位置互换,再次测量$A$、$B$、$C$三处的电流大小
D.换用不同规格的小灯泡,再次测量$A$、$B$、$C$三处的电流大小

答案： D

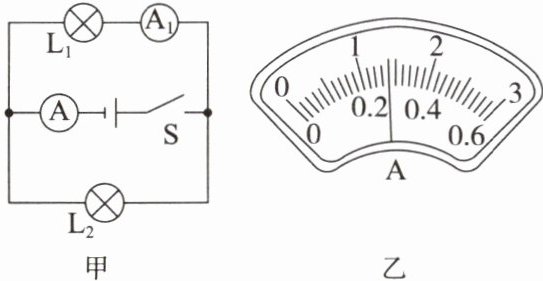

5. 如图甲所示,开关$S$闭合后,两个电流表指针位置均如图乙所示,经过$L_2$的电流为1.12$A$；若$L_2$灯丝断了,电流表$A$的示数为0.28$A$。

答案： 1.12 0.28

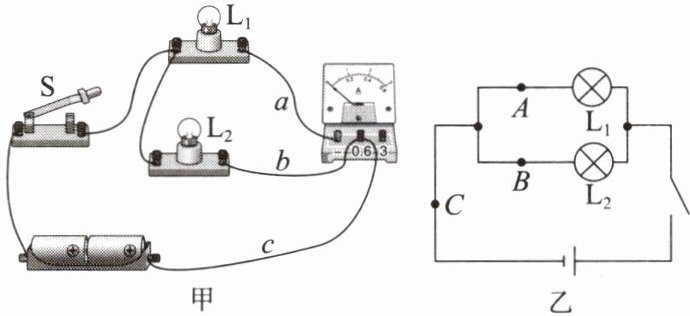

6. 探究并联电路的电流规律时,小明进行了以下操作：

(1)实验时应将电流表与被测用电器串联在电路中,当无法估计被测电流大小时,应选用大(选填“大”或“小”)测量范围试触。
(2)图甲中电流表测量的是通过灯$L_1$(选填“$L_1$”或“$L_2$”)的电流。

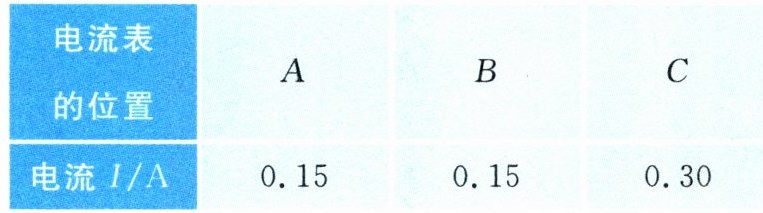

(3)如图乙所示,小明分别测出了$A$、$B$、$C处的电流I_A$、$I_B$、$I_C$,并将数据记录在表中,接下来应该采取的操作是换用不同规格的小灯泡多次测量。

答案：
(1)串 大
(2)$L_{1}$
(3)换用不同规格的小灯泡多次测量
