3. 如图所示,闭合开关S后灯泡$L_1、$$L_2$都不亮,电压表无示数,用一导线分别并联在灯$L_1、$$L_2$和开关S两端,发现接到$L_2$两端时$L_1$亮,其故障可能是(D)

答案： D [解析]如果L₁短路，L₂会发光，故A不符合题意;如果S断路，当用导线接在它的两端时，L₁和L₂都会发光，故B不符合题意;如果L₁断路，闭合开关，电压表显示电源电压有示数，故C不符合题意;用导线接到L₂两端时L₁亮，说明开关S和灯泡L₁完好，因此电路故障为L₂断路，故D符合题意。故选D。

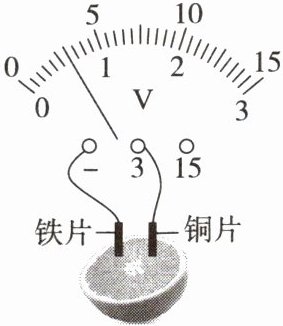

4. 勤思考、爱动手的明明找来半个橙子,把铜片、铁片插入其中,就制成了水果电池。用电压表测量水果电池的电压,如图所示。下列说法错误的是(D)

A.铁片是水果电池的负极
B.该水果电池的电压是0.6 V
C.水果电池工作时将化学能转化为电能
D.将插入的铁片和铜片的位置互换,电压表指针转向改变

答案： D [解析]由题图可知，电压表指针向右偏转，说明电流从电压表的正接线柱流入，故铜片为水果电池的正极，铁片是水果电池的负极，故A正确;电压表选择的测量范围为0~3V，分度值为0.1V，所以示数为0.6V，故B正确;水果电池工作时消耗化学能，产生电能，将化学能转化为电能，故C正确;将插入的铁片和铜片的位置互换，铜片仍是正极，电压表指针转向不会改变，故D错误。故选D。

5. 闪电时云层产生的电压可达$10^3 kV= $10⁶V；维持人体生物电流的电压约为1 mV= 10⁻³V。

答案： 10⁶ 10⁻³

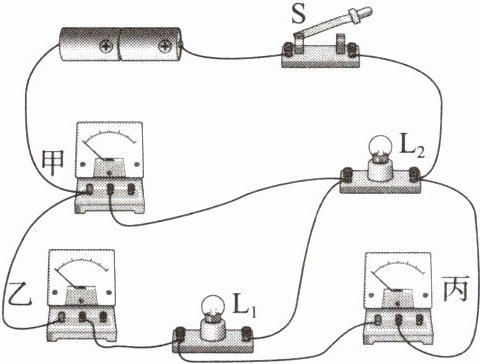

6. 如图所示的实物电路由电源、开关S、两个小灯泡$L_1、$$L_2$和甲、乙、丙三个电表(电流表或电压表)组成。闭合开关后,两只灯泡均发光。下列关于甲、乙、丙三个电表的判断,正确的是(A)

A.乙是电流表,甲、丙是电压表
B.甲是电压表,乙、丙是电流表
C.丙是电压表,甲、乙是电流表
D.甲是电流表,乙、丙是电压表

答案： A [解析]闭合开关S后，两个小灯泡L₁、L₂均能发光，两灯泡可能是串联，且电流表串联在被测电路中，在电路中相当于导线;电压表并联在被测电路两端，电压表在电路中相当于断路。①若L₁、L₂串联，根据电流的流向可知，此时丙并联在L₁、L₂的两端，则丙是电压表，此时乙串联在电路中，则乙是电流表，为避免L₁被短路，则甲只能是相当于断路的电压表，由此可知，乙是电流表，甲、丙是电压表;②若L₁、L₂并联，根据电流的流向可知，乙只能是相当于断路的电压表，丙串联在L₁的支路中，则丙是电流表，此时甲串联在干路中，所以甲是电流表，由此可知，乙是电压表，甲、丙是电流表。综上可知A正确，B、C、D错误。故选A。

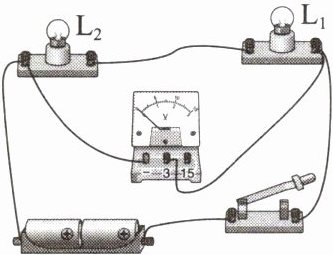

7. 小明用电压表测量串联电路中灯泡$L_1$两端的电压,如图所示为他连接的实物电路,其中有一根导线连接错误,请在错误的导线上画“×”,并用笔画线代替导线将电路连接完整。

答案：
如图所示

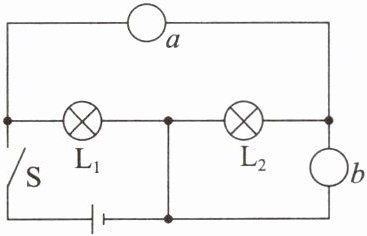

8. 如图所示,当开关闭合后,若要使小灯泡$L_1$和$L_2$并联,请在图中圆圈内填入合适的电表。

答案：
如图所示
