《2025年金版学案同步优学智慧作业九年级物理上册人教版》

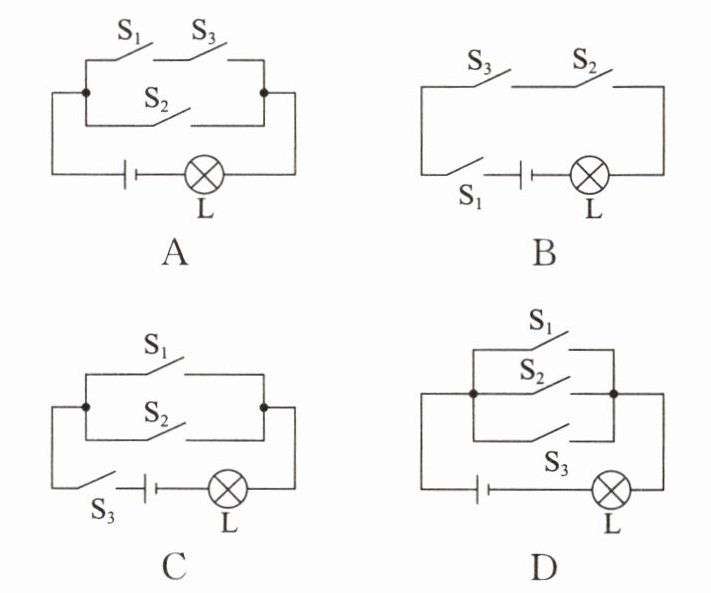

【典例4】新能源汽车越来越普及。小明注意到爸爸在给车辆充电时先闭合空气开关$S_1,$将充电桩连接到电源,然后将充电枪插入车辆的充电接口(相当于闭合开关$S_2),$再在亮灯位置的刷卡感应区进行刷卡(相当于闭合开关$S_3)$即可开始充电,若用灯泡L发光模拟充电成功,则符合要求的模拟电路是(B)

答案： 解析 要同时满足题干中的三个条件才能充电,相当于要同时闭合三个开关灯泡才能发光,所以三个开关要串联,故B符合题意,A、C、D不符合题意。故选B。
答案 B

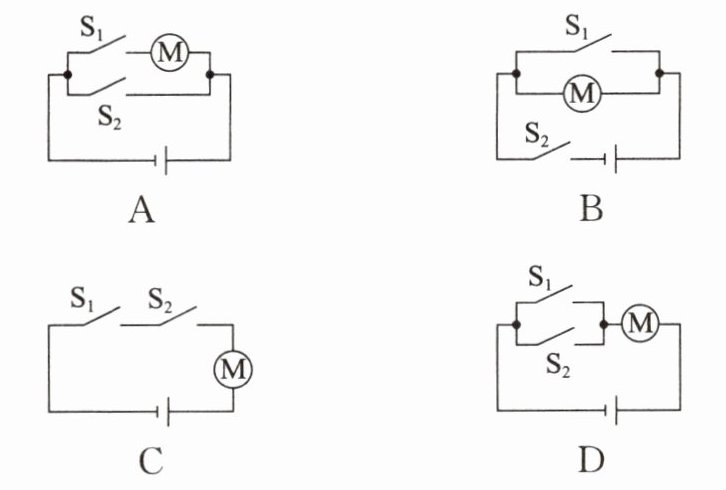

1.小明设计了一个双钥匙电动安全锁,其中钥匙相当于“开关”,当两把钥匙同时使用(即开关闭合)时才能开锁,下列电路图中符合设计要求的是(C)
A B
C D

答案： C

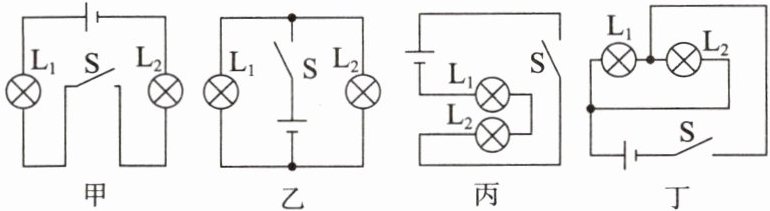

2.如图所示,属于串联电路的是甲、丙,属于并联电路的是乙、丁。

答案： 甲、丙 乙、丁

3.如图所示为小明找来的实验器材,他要练习电路连接,使两个灯泡串联、开关控制整个电路,请你用笔画线代替导线帮他连接下列电路。

答案：
如图所示

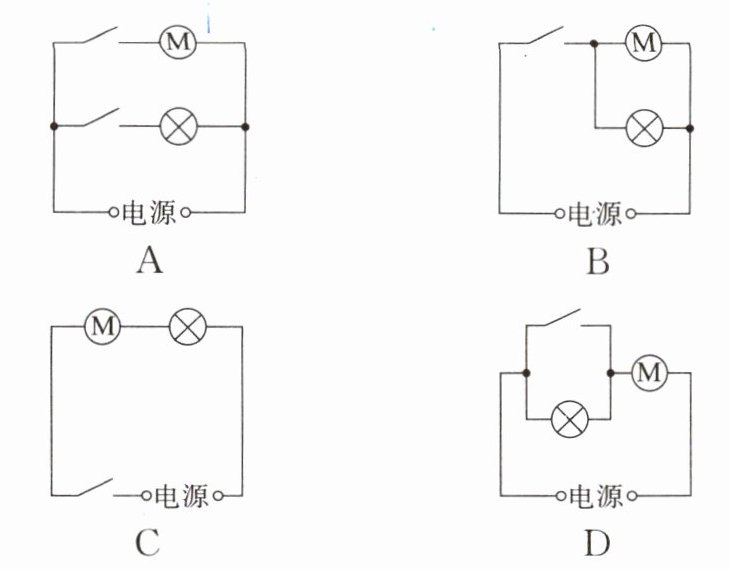

4.(2024·四川巴中)为了减少炒菜时对油烟的吸入,厨房里安装了一台抽油烟机。抽油烟机上面的照明灯和电动机既可以同时工作,又可以独立工作。以下抽油烟机的内部电路设计图中,你认为符合要求的是(A)

答案： A
