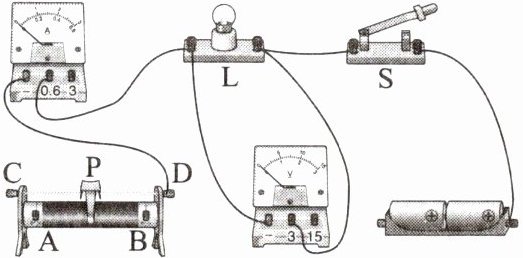

3. 课堂上同学们想探究滑动变阻器能否改变电路中的电流、灯泡两端的电压。
(1)为了探究上述问题,老师要求滑动变阻器向左移动时能使灯泡L变亮,请用笔画线代替导线连接实物。

(2)开关闭合前,滑动变阻器的滑片P应滑到______(选填“A”或“B”)端,这样做的目的是______。
(3)开始实验后,甲同学发现无论如何移动滑片P,灯的亮度都不发生变化,而且一直很暗,这可能是______。
(4)纠正错误之后,滑片向______(选填“A”或“B”)端滑动,电流表的示数变大。
(5)在刚才的操作中,甲同学同时看到电压表的示数发生变化,这说明滑动变阻器可以改变______。

答案：

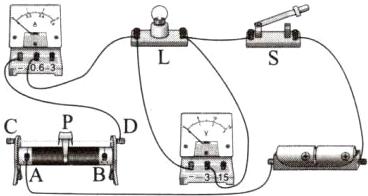

(1)如图所示

(2)B　保护电路
(3)同时连接了滑动变阻器下面两个接线柱
(4)A
(5)灯泡两端的电压

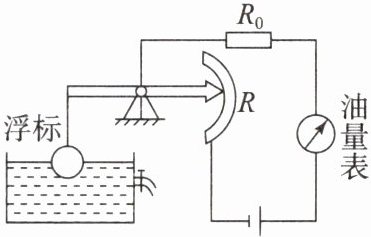

4. 如图所示是一种自动测定油箱内油面高度的装置,R₀是定值电阻,R是滑动变阻器,它的金属滑片连在杠杆一端,下列说法正确的是(D)

A.电路中R和R₀是并联的
B.油量表是用电压表改装而成的
C.油面下降时,R接入电路的阻值减小
D.油面上升时,电路中的电流变大

答案： D

1. 如图所示,该滑动变阻器的铭牌上标有“30Ω 3A”的字样,关于这个滑动变阻器的说法,正确的是(D)

①使用前应将阻值调到最大
②“3A”表示允许通过的最大电流是3A
③滑动变阻器靠改变导体的长度来改变导体的电阻

A.①②
B.①③
C.②④
D.①②③

答案： D

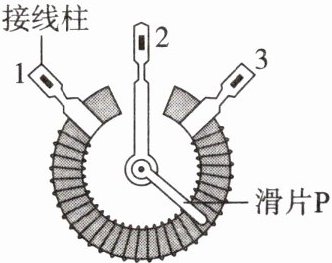

2. 如图所示为某品牌风扇用于调速的电位器结构图,1、2、3是它的三个接线柱,如果要使滑片P顺时针转动时风扇转速减慢,下列连接方法正确的是(B)

A.1与2
B.2与3
C.1与3
D.以上连接方法都正确

答案： B

3. 如图所示将甲、乙两个滑动变阻器串联在电路中,它们的滑片P甲、P乙左右移动时,下列说法中正确的是(D)


A.P甲移到a端,P乙移到c端,电路将短路
B.P甲移到b端,P乙移到d端,电路将短路
C.P甲移到b端,P乙移到d端,电流表的示数最小
D.P甲移到b端,P乙移到c端,电流表的示数最小

答案： D
[解析]Pₐ移到a端，P乙移到c端，甲滑动变阻器接入电路的电阻为零，乙滑动变阻器接入电路的电阻最大，电路没有短路，A错误；Pₐ移到b端，P乙移到d端，甲滑动变阻器接入电路的电阻最大，乙滑动变阻器接入电路的电阻为零，电路没有短路，此时电路的总电阻不是最大，所以电流表的示数不是最小，B、C错误；Pₐ移到b端，P乙移到c端，甲、乙两个滑动变阻器接入电路的电阻均最大，电路总电阻最大，电流表的示数最小，D正确。故选D。
