【典例1】如图所示的电路,下列说法正确的是(B)

A.两个灯泡是串联的
B.两个灯泡是并联的
C.开关只能控制灯$L_1$
D.开关可以同时控制灯$L_1$和$L_2$

答案： 解析 由题图可知,图中有两条回路：一条从电源正极出发经过灯$L_1$回到电源负极；另一条从电源正极经过开关、灯$L_2$回到电源负极。因此该电路是并联电路。开关和灯$L_2$串联在一条支路上,开关控制灯$L_2。$故A、C、D错误,B正确。故选B。
答案 B

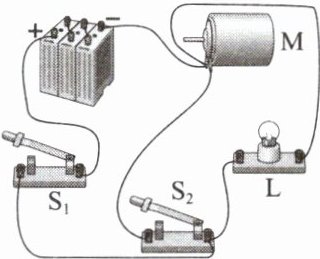

【典例2】如图所示的电路,当开关$S_1$和$S_2$都闭合时,电动机与灯泡都工作,它们的连接方式是并联。当开关$S_1$断开,开关$S_2$闭合时,电动机与灯泡的工作情况是电动机与灯泡都不工作。

答案： 解析 如题图,电流从正极流出经开关$S_1$后分两支,一支经过灯泡,另一支经过开关$S_2、$电动机,汇合后回到电源负极；开关$S_1$在干路$,S_2$控制电动机,电动机与灯泡的连接方式是并联。并联电路用电器彼此独立工作、互不影响；当开关$S_1$断开,开关$S_2$闭合时,电动机与灯泡都不工作。
答案 并联 电动机与灯泡都不工作

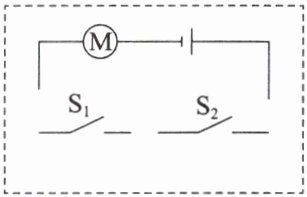

【典例3】智能锁正在逐步走进千家万户,某款智能锁支持密码与指纹两种认证方式开门,密码正确相当于开关$S_1$闭合,指纹正确相当于开关$S_2$闭合,开门由电动机完成。请你在虚线框中设计出符合上述要求的智能锁电路。

答案：

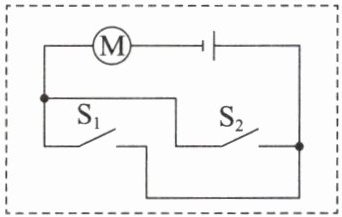

解析 密码正确相当于开关$S_1$闭合,指纹正确相当于开关$S_2$闭合,开门由电动机完成,且两种方式均能开门,所以密码开关和指纹开关并联,电动机在干路中,如图所示。

答案 见解析图
