《2025年金钥匙提优训练课课练九年级物理上册苏科版徐州专版》

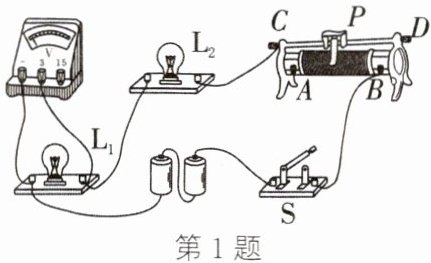

1. 如图所示的电路,闭合开关,观察发现灯泡 $ L_1 $ 亮、$ L_2 $ 不亮,调节滑动变阻器滑片 $ P $,灯泡 $ L_1 $ 的亮度发生变化,但灯泡 $ L_2 $ 始终不亮,出现这一现象的原因可能是 (D)

A.灯泡 $ L_2 $ 的灯丝断了
B.滑动变阻器短路了
C.滑动变阻器接触不良
D.灯泡 $ L_2 $ 短路了

答案： 1. D

2. 如图所示,闭合开关 $ S $ 时,灯泡 $ L_1 $、$ L_2 $ 都不亮,用一根导线的两端接触 $ a $、$ b $ 两点时两灯也不亮;接触 $ b $、$ c $ 两点时,两灯仍不亮;接触 $ c $、$ d $ 两点时,两灯都亮。下列分析中正确的是 (C)

A.灯 $ L_1 $ 可能短路
B.$ L_2 $ 的灯座处可能接触不良
C.开关 $ S $ 处可能断路
D.上述分析均不对
]

答案： 2. C

3. 在如图所示的电路中,电源电压不变,电阻 $ R_1 $ 或 $ R_2 $ 中的一个出现了断路故障。
(1) 若开关 $ S $ 从断开到闭合时,电流表示数不变,则故障是$R_{2}$ 断路。
(2) 若开关 $ S $ 断开时,电流表示数为零,则故障是$R_{1}$ 断路。
]

答案： 3.
(1) $R_{2}$ 断路
(2) $R_{1}$ 断路

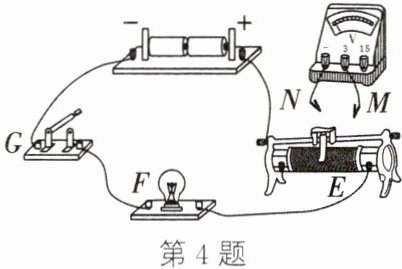

4. 如图,闭合开关,灯泡不亮。在闭合开关且不拆开导线的情况下,将 $ N $ 接电源负极,$ M $ 依次试触 $ E $、$ F $、$ G $ 接线柱,发现电压表示数第一次接近 $ 3 \, V $,后两次为零。若故障只有一个,则可能是 (C)

A.电源没电
B.开关断路
C.灯泡断路
D.滑动变阻器断路
]

答案： 4. C

5. 如图所示的电路中,闭合开关 $ S $,两灯均正常发光;一段时间后,一灯突然熄灭,另一灯仍正常发光,其中一只电表的示数不变,另一只电表的示数变小。下列判断中,正确的是 (D)

A.$ L_1 $ 短路
B.$ L_1 $ 断路
C.$ L_2 $ 短路
D.$ L_2 $ 断路
]

答案： 5. D

6. 如图所示的电路中,电源电压恒定。闭合开关 $ S $ 后,电路正常工作。过了一会儿,两电表的示数突然都变为零,则该电路中出现的故障可能是 (C)

A.电阻 $ R $ 断路
B.电阻 $ R $ 短路
C.灯 $ L $ 断路
D.灯 $ L $ 短路
]

答案： 6. C
