《2025年金钥匙提优训练课课练九年级物理上册苏科版徐州专版》

7. (新情境·社会热点)在参观人民检察院未成年人法治教育基地时,小明发现,在一处地面上有“沉迷网络”“交友不慎”两个圆形模块。用脚踩其中任何一个模块,与模块连接的电视上就会播放相应的教育短片。下列有关分析正确的是(B)

A.两个模块相当于开关,彼此串联
B.两个模块相当于开关,彼此并联
C.两个模块相当于电源,彼此并联
D.两个模块相当于电源,彼此串联

答案： 7. B

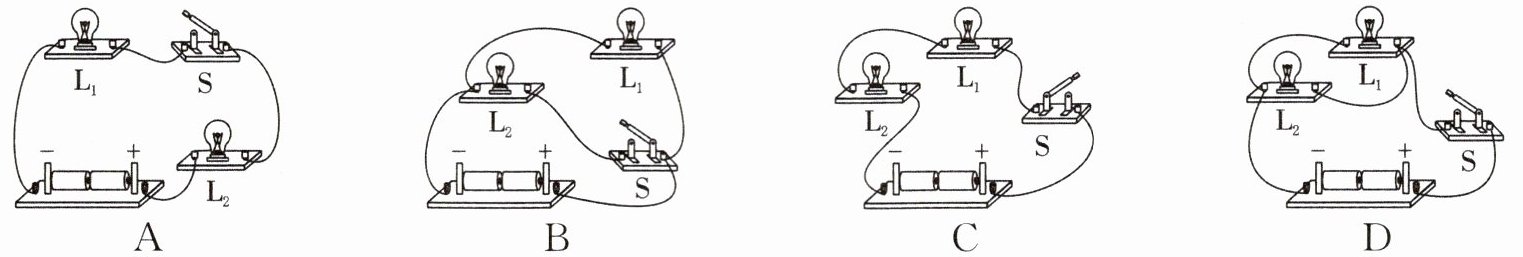

8. 下列电路中,开关能够同时控制两盏灯,且两灯发光情况互不影响的是(D)

答案： 8. D

9. 有一发光棒闭合开关后众小灯都亮。一段时间后,其中一小灯熄灭,如图所示。关于该小灯泡熄灭的原因及众小灯的电路连接方式(不考虑混联),下列猜想合理的是(D)

A.该小灯灯丝烧断,众小灯串联
B.该小灯处接线脱落,众小灯串联
C.该小灯处可能短路,众小灯并联
D.该小灯灯丝烧断,众小灯并联

答案： 9. D

10. “红灯停,绿灯行,见了黄灯等一等”,请大家遵守交通规则。交通指示灯的连接方式是并联;控制指示灯的开关和指示灯的连接方式是串联。(串联/并联)

答案： 10. 并联 串联

11. 某市主干道两侧正在实施亮化工程,某段路的两侧亮化一共用了800只LED小彩灯,通过插头接入电网。它们同时亮、同时灭,由此不能(能/不能)判断小彩灯的连接方式,若取下其中任何一只小彩灯,其他小彩灯不亮,则它们是串联(并联/串联)连接的。

答案： 11. 不能 串联

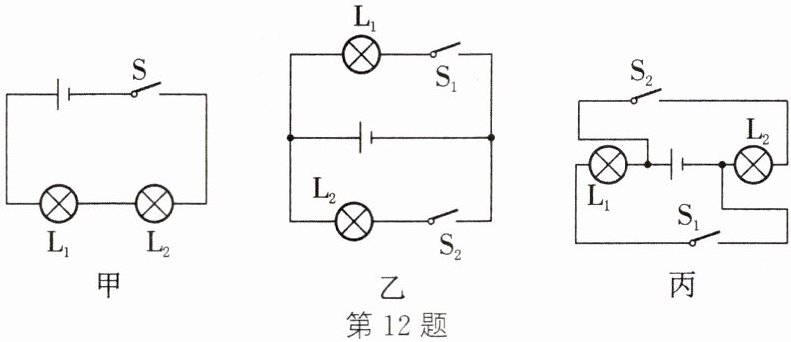

12. 如图所示的电路图中,图甲中L₁、L₂是串联的,S控制L₁、L₂;图乙中L₁、L₂是并联的,S₁控制L₁,S₂控制L₂;图丙中L₁、L₂是并联的,S₁控制L₁,S₂控制L₂。

答案： 12. 串 L₁、L₂ 并 L₁ L₂ 并 L₁ L₂

13. (2023·邳州段考)一个定时炸弹的引爆装置如图所示,S是定时开关,设定的起爆时间一到,定时开关S会自动断开。为使起爆器停止工作,拆弹专家应在a(a/b)处剪断导线。起爆时间到达前起爆器中没有(有/没有)电流通过,灯泡L中有(有/没有)电流通过。

答案： 13. a 没有 有 解析:由题意和电路图可知，起爆前定时开关S是闭合的，此时起爆器被开关所在导线短路，没有电流通过起爆器，所以起爆器不工作。当设定起爆时间一到，定时开关S会自动断开，此时起爆器中有电流通过，引爆炸弹，因此为了使引爆装置停止工作，应将起爆器、灯泡与电源构成的串联电路断开，即应剪断a处的导线，此时电路处于断路状态，爆炸装置不工作。由电路图可知，起爆时间到达前，起爆器被开关所在导线短路，没有电流通过起爆器，所以起爆器不工作，灯泡L有电流流过。
