《2025年金钥匙提优训练课课练九年级物理上册苏科版徐州专版》

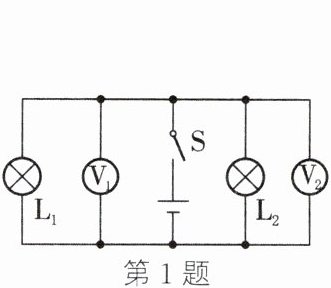

1. 如图所示的电路中，闭合开关S后，电压表V₁的示数为4.5V，电压表V₂的示数是4.5V，电源电压是4.5V。

答案： 1. 4.5 4.5

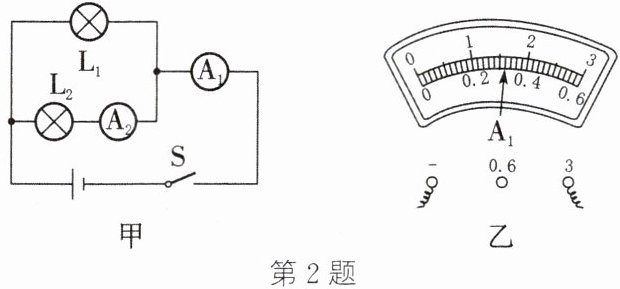

2. 如图甲，电路中两个电灯是并联的，电流表A₁的示数如图乙，则A₁的示数为1.6A，电流表A₂的示数为0.9A，则通过电灯L₁的电流是0.7A，通过电灯L₂的电流是0.9A。

答案： 2. 并 1.6 0.7 0.9

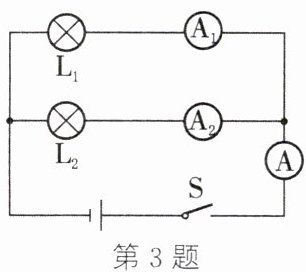

3. 如图所示，在探究“并联电路的电流规律”时，闭合开关后，电流表A₁的示数是0.1A，电流表A₂的示数是0.3A，则电流表A的示数是(D)

A.0.1A
B.0.2A
C.0.3A
D.0.4A

答案： 3. D

4. (2023·睢宁段考)将灯L₁和L₂接入同一个电路中，用电压表分别测得灯L₁、L₂两端的电压为2.5V、2.0V，则(A)

A.两灯一定串联
B.两灯一定并联
C.两灯可能并联
D.两灯不一定串联

答案： 4. A

5. 如图所示，闭合开关后灯L₁比L₂亮，电压表V₂示数为6V，下列说法正确的是(A)

A.电压表V₁的示数为6V
B.电压表V₁的示数大于6V
C.电压表V的示数小于6V
D.电压表V的示数大于6V

答案： 5. A

6. 如图所示，闭合开关S后，两灯都正常发光，一段时间后，其中一灯突然熄灭了，电流表的示数不变，则故障可能是(B)

A.L₁短路
B.L₁断路
C.L₂短路
D.L₂断路

答案： 6. B

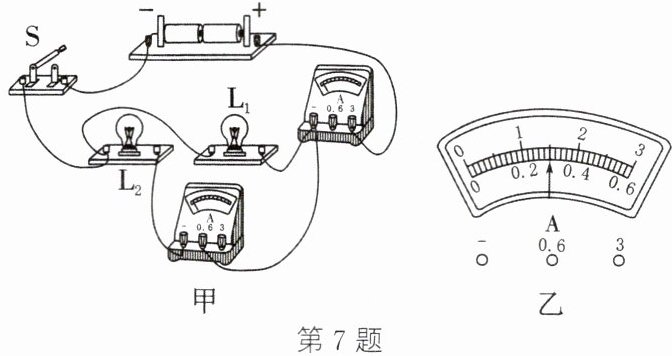

7. (2023·邳州段考)如图甲所示，当开关闭合时，两灯均发光，且两个完全相同的电流表指针偏转均如图乙所示。下列判断正确的是(D)

A.通过灯L₁的电流为1.5A
B.通过灯L₁的电流为0.3A
C.通过灯L₂的电流为1.2A
D.通过灯L₂的电流为0.3A

答案： 7. D
