8. (2024·济宁梁山期末)某一部件外壳上三个电压表的示数分别为U₁、U₂、U₃，三个电流表的示数分别为I₁、I₂、I₃，它的内部结构如图所示，以下对各数据的分析正确的是(C)

A.U₁ = U₂ = U₃
B.I₁ = I₂ + I₃
C.U₁ + U₂ = U₃
D.I₃ = I₁ + I₂

答案： 8. C

9. (2024·河北期中)如图所示，当开关S₁闭合、S₂断开时，电流表A的示数为0.24A，则通过灯L₂的电流是0.24A；当S₁和S₂都闭合时，电流表的示数为0.56A，则此时通过灯L₁的电流是0.56A，通过灯L₂的电流是0。

答案： 9. 0.24A 0.56A 0

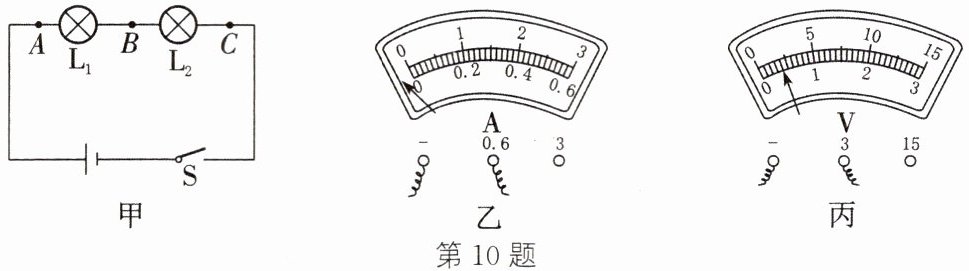

10. (2024·青岛李沧期末改编)为了探究“串联电路的电流和电压特点”，小明连接了如图甲所示的电路。
(1) 实验时，在图甲中A、B、C三点分别接入三个电流表。闭合开关后，发现其中一个电流表指针偏转方向如图乙所示，原因可能是电流表正、负接线柱接反了。
(2) 闭合开关S后，发现灯泡L₁发光、L₂不发光，原因可能是L₂短路(合理均可)。
(3) 正确完成实验后，小明发现三个电流表的示数是相同的，由此可以初步得出串联电路的电流规律：I_A = I_B = I_C(用字母表示)。
(4) 在探究“串联电路电压规律”时，小明先将电压表并联在L₁两端，闭合开关，电压表示数如图丙所示，此时L₁两端的电压为0.4V。接下来他断开开关，直接将电压表的一端从A点接到C点测L₂两端电压，闭合开关，会出现的现象是电压表指针反向偏转。

答案： 10.
(1) 电流表正、负接线柱接反了
(2) L₂短路(合理均可)
(3) I_A = I_B = I_C
(4) 0.4 电压表指针反向偏转

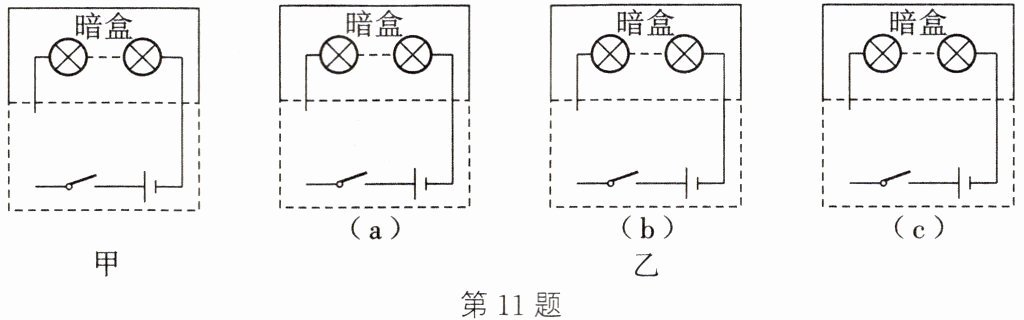

11. 如图甲所示，暗盒内有若干只规格相同的小彩灯串联后接到暗盒外的电源上，为了判断暗盒内小彩灯的数目，现提供一只与暗盒内规格相同的小彩灯、两只电压表和导线。
(1) 请利用所提供的器材，在图乙(a)(b)(c)虚线框内画出你所设计的三种电路图。
(2) 在你设计的电路中，若闭合开关后V₁、V₂的示数分别为U₁、U₂，则暗盒里小彩灯的只数表达式：图(a)中n = $\frac{U_1}{U_2} - 1$；图(b)中n = $\frac{U_1}{U_2}$；图(c)中n = $\frac{U_2}{U_1 - U_2}$。

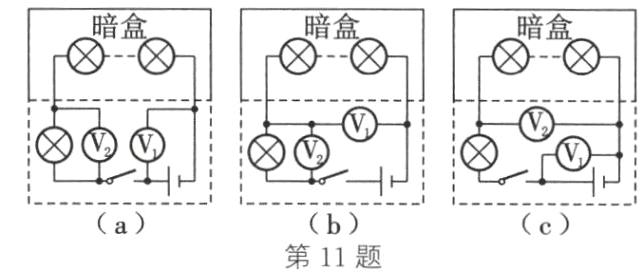

答案：
11.
(1) 如图所示 $ (2) \frac{U_1}{U_2} - 1 \frac{U_1}{U_2} \frac{U_2}{U_1 - U_2}$
