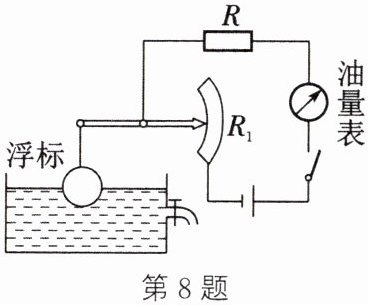

8. 如图是自动测定油箱内油量的装置，闭合开关后，当油位上升时，关于油量表和R₁接入电路中的电阻情况，下列说法正确的是(B)

A.油量表相当于电流表，R₁接入电路的电阻变大
B.油量表相当于电流表，R₁接入电路的电阻变小
C.油量表相当于电压表，R₁接入电路的电阻变大
D.油量表相当于电压表，R₁接入电路的电阻变小

答案： 8. B

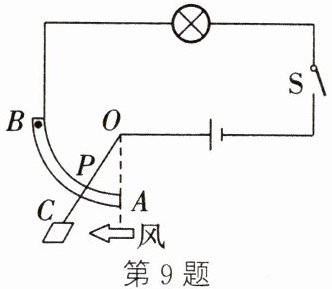

9. 一名同学设计了一个风力测定仪，如图所示，O是转动轴，OC是金属杆，下面连接着一块受风板。无风时OC是竖直的，风越强，OC杆偏转的角度越大。AB是一段圆弧形电阻，P点是金属杆与圆弧形电阻相接触的点，电路中接有一个小灯泡，测风力时，闭合开关S即可。通过分析可知：金属杆OC与圆弧形电阻AB组合在一起相当于一个滑动变阻器；当风力变大时，观察到小灯泡的亮度变亮(变亮/变暗)。

答案： 9. 滑动变阻器 变亮

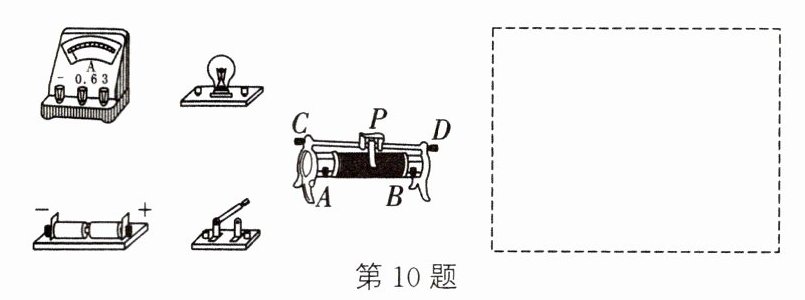

10. 如图所示，用滑动变阻器改变小灯泡的亮度。
(1)要求滑动变阻器的滑片向左移动时能使小灯泡亮度变暗。请用笔画线代替导线连接实物，并在右边虚线框中画出相应的电路图。
(2)该滑动变阻器上标有“20Ω 1.5A”字样，“20Ω”表示变阻器的最大阻值是20Ω，“1.5A”表示允许通过的最大电流是1.5A。
(3)开关闭合前，滑动变阻器的滑片P应滑到A(A/B)端。
(4)想使小灯泡变亮，滑片应向右(左/右)端滑动，这时电流表的示数将变大。

答案：
10.

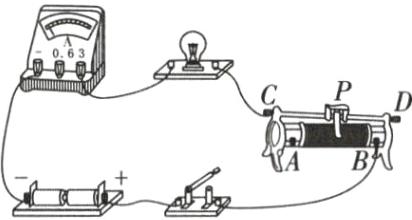

(1) 如图所示
(2) 变阻器的最大阻值是20Ω 允许通过的最大电流是1.5A
(3) A
(4) 右 变大
　　　　　　

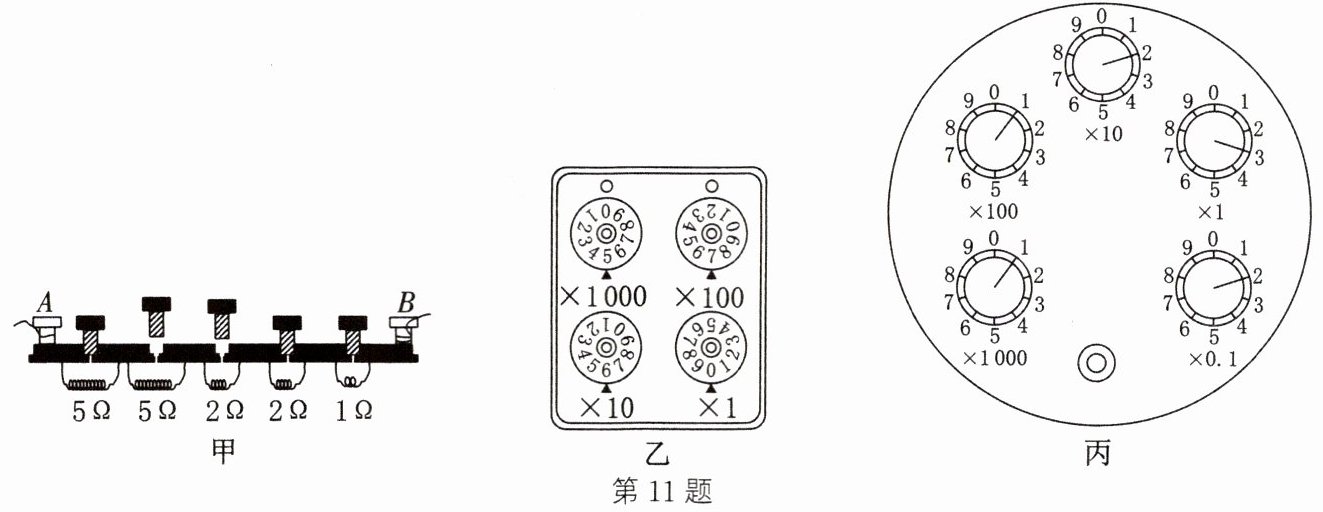

11. 如图甲所示是插入式电阻箱的结构示意图，图中A、B两个接线柱之间的电阻值是7Ω。如图乙所示是旋盘式电阻箱的面板示意图，此时电阻箱的读数是5760Ω。如图丙所示是家用自来水表的表盘，小丽的父亲告诉小丽该表的读数方法与电阻箱的读数方法相同，小丽经过思考后读出该水表的示数为1123.2m³。

答案： 11. 7 5760 1123.2
