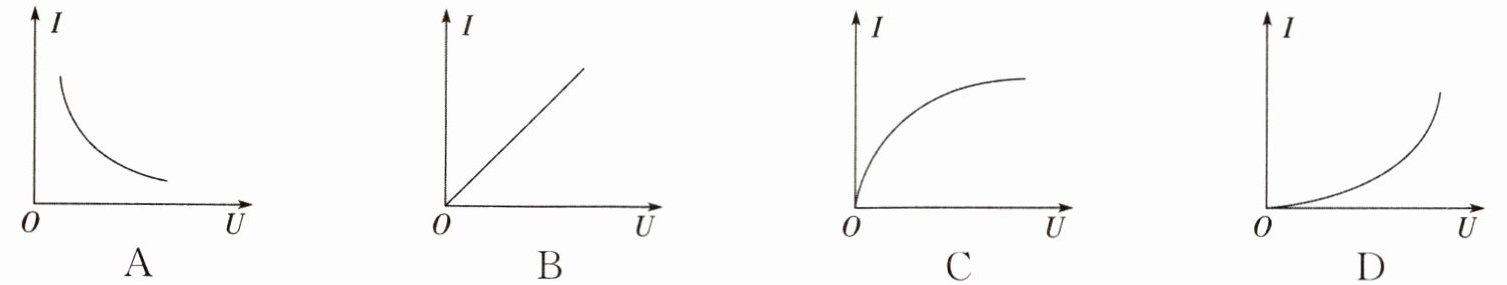

5. 在“探究通过导体的电流与电压的关系”实验中，用定值电阻进行实验，下列选项中的$ I-U $图像，正确的是(B)

答案： 5.B

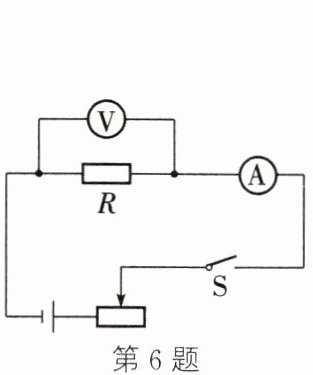

6. (2024·哈尔滨松北二模)探究“电流跟电压的关系”实验所设计的电路如图所示，在本实验中，应该控制定值电阻一定，通过改变滑动变阻器连入电路的电阻值，改变定值电阻两端电压。收集多组通过定值电阻的电流值$ I $和对应两端的电压值$ U $，求比值(乘积/比值)并比较。

答案： 6.电阻值　比值

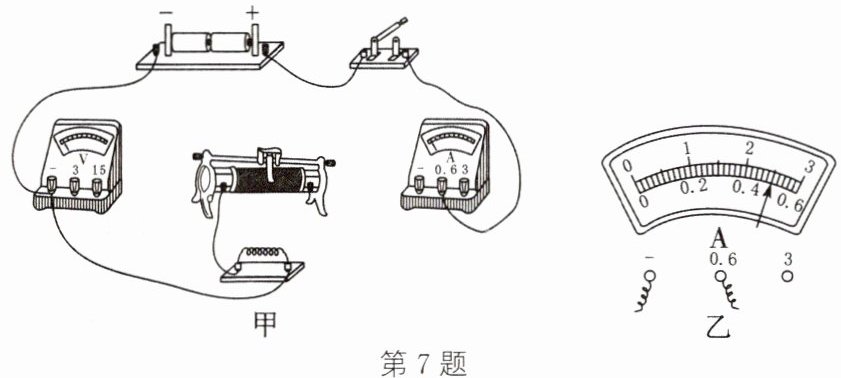

7. (2025·山西模拟改编)小梦所在的学习小组在“探究电流与电阻的关系”实验中。
(1) 图甲是小组同学连接的部分电路，请你用笔画线代替导线，将图中的实物电路连接完整，要求电压表测量定值电阻两端的电压。
(2) 电路连接正确后，闭合开关，小梦发现电压表无示数，电流表有示数，产生这一现象的原因是定值电阻短路(定值电阻短路/定值电阻断路)。
(3) 排除故障后，小梦先将$ 5 \, \Omega $的电阻连入电路，闭合开关，移动滑片，电流表的示数如图乙所示，则电路中的电流是0.5$ A $。
(4) 再将$ 5 \, \Omega $电阻换成$ 10 \, \Omega $电阻后，闭合开关，接下来的操作是______________________________。

答案：
7.

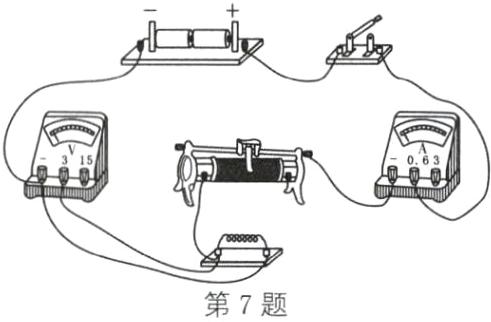

(1)如图所示　
(2)定值电阻短路　
(3)0.5　
(4)将滑动变阻器的滑片向右移动，直到电压表的示数达到原来的示数为止

8. 用如图所示电路研究电流跟电压的关系。为了改变定值电阻$ R $两端的电压，设计了三种方案。甲：改变接入$ MN $的串联电池的节数；乙：将电池与滑动变阻器串联接入$ MN $，改变滑动变阻器滑片的位置；丙：将电池与不同阻值的定值电阻串联接入$ MN $。可行的方案是甲、乙、丙(甲/乙/丙/甲、乙/甲、乙、丙)。

答案： 8.甲、乙、丙　解析:研究电流跟电压的关系时，应控制电阻的阻值不变，改变电阻两端的电压。甲:改变干电池串联的节数时，电源的电压发生变化，R两端的电压发生变化，故甲可行;乙:电池与滑动变阻器串联接入MN时，移动滑动变阻器滑片改变接入电路中的电阻，从而改变电路中的电流和R两端的电压，故乙可行;丙:将电池与不同阻值的电阻串联接入MN，串联接入电路中的定值电阻的阻值不同，分得的电压不同，定值电阻R两端的电压不同，故丙可行;综上可知，甲、乙、丙三种方案均可行。
