9. 有“$ 0～0.6A $”和“$ 0～3A $”两个量程的电流表,实验中用“$ 0～0.6A $”这一量程,但这一量程的刻度值不够清楚。某次测量中,从“$ 0～3A $”量程的刻度盘上发现指针正好指在$ 2.3A $的刻度线上,则实际电流大小为 (D)

A.$ 0.7A $
B.$ 2.3A $
C.$ 0.43A $
D.$ 0.46A $

答案： 9. D

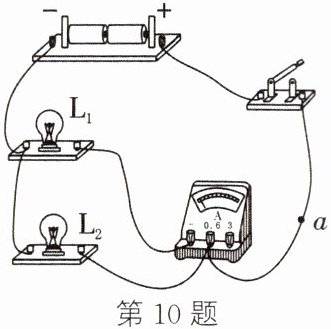

10. (2023·丰县段考)如图所示的电路中,闭合开关时,下列说法正确的是 (C)

A.灯$ L_{1} $与灯$ L_{2} $串联
B.开关只能控制灯$ L_{2} $
C.电流表测通过灯$ L_{1} $的电流
D.电流方向:从电流表经$ a $流向开关

答案： 10. C

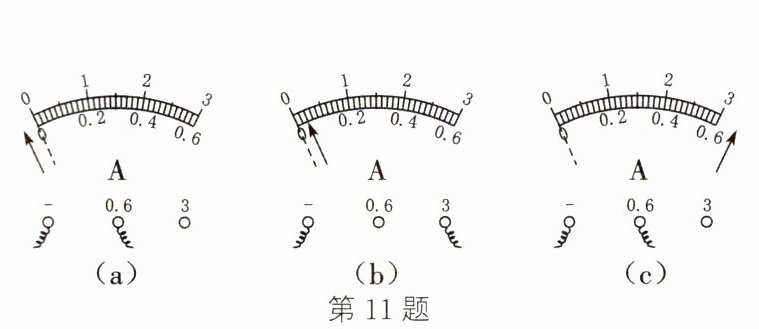

11. 甲、乙、丙三名同学在做“用电流表测电流”的分组实验,闭合开关前,他们的电流表指针均指在零刻度线处。当闭合开关试触时,发现电流表指针摆动分别出现了如图(a)(b)(c)所示的三种情况。请分析他们在电流表的使用上分别存在什么问题,并写在下列横线上。
(1) 出现甲同学的问题的原因:电流表正、负接线柱接反了。
(2) 出现乙同学的问题的原因:电流表所选的量程太大。
(3) 出现丙同学的问题的原因:电流表所选的量程太小。

答案： 11.
(1)正、负接线柱接反了
(2)所选的量程太大
(3)所选的量程太小

12. (2024·扬州期末)根据图中的电流流向,在图中添加电流表和电源使电路成为并联电路。

答案：
12. 如图所示

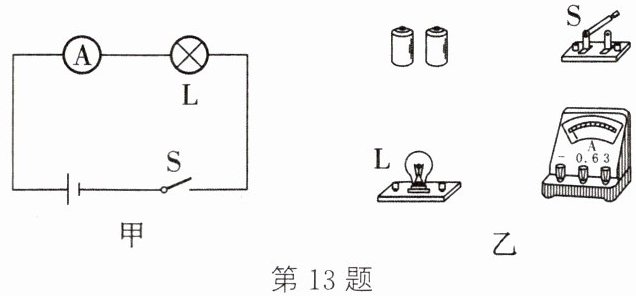

13. 测量通过小灯泡电流的电路图如图甲所示,试在图乙中画出对应的实物连接图。(通过小灯泡的电流约为$ 0.25A $)

答案：
13. 如图所示

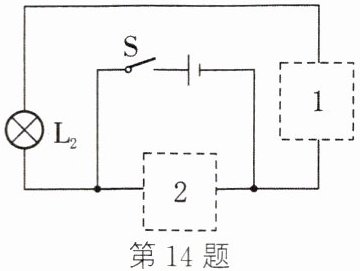

14. 如图所示,在虚线框$ 1、2 $内分别接入小灯泡$ L_{1} $或电流表,闭合开关$ S $后两个小灯泡均能发光,电流表有示数。小灯泡$ L_{1} $与$ L_{2} $是并联连接的,且电流表测的是通过L_{2}($ L_{1}/L_{2} $)的电流。

答案： 14. 并$ L_{2}$
