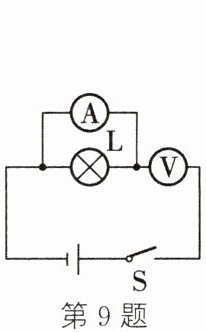

9. (2023·邳州期中)小明在做电学实验时，不小心将电压表和电流表的位置互换了，如图所示，如果此时将开关 $S$ 闭合，那么 (C)

A.灯不亮，电流表被烧坏
B.灯不亮，电流表有示数
C.灯不亮，电压表有示数
D.灯亮，电流表、电压表都有示数

答案： 9.C

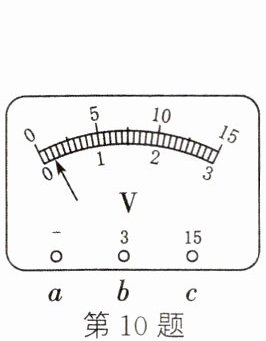

10. 小明同学用有 $0～3\ V$ 和 $0～15\ V$ 两个量程的电压表测电压时，电压表“$—$”接线柱已经接入电路，在用 $0～15\ V$ 量程试触时，指针位置如图所示，则下一步的实验操作应该是 (D)

A.直接接入 $c$ 接线柱，然后读数
B.直接接入 $b$ 接线柱，然后读数
C.断开开关，接入 $c$ 接线柱，闭合开关后读数
D.断开开关，接入 $b$ 接线柱，闭合开关后读数

答案： 10.D

11. 小明制作的水果电池工作时将化学能转化为电能对外供电，用电压表测得该水果电池电压如图所示，为1.5$V$。由图可知，铜片 $A$ 是该水果电池的正(正/负)极。小明继续用铝片 $C$ 代替铜片 $A$，接入电路，发现电压表指针偏至零刻度线左侧。据此你能提出的猜想是水果电池的正负极与极板材料有关。

答案： 11. 电　1.5　正　水果电池的正负极与极板材料有关

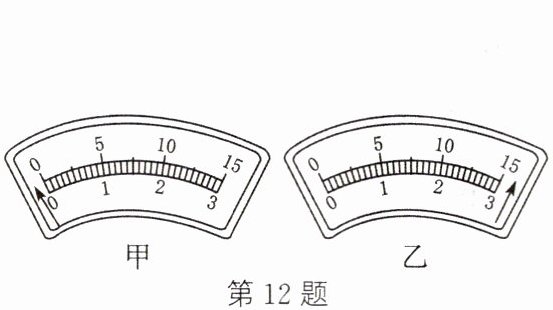

12. 某同学在用电压表测电压前，已将指针调到零刻度线处，第一次将电压表接入电路时，指针偏转情况如图甲所示，这是因为电压表的正、负接线柱接反了；纠正后第二次把电压表接入电路时，指针偏转情况如图乙所示，这是因为电压表的量程选小了。

答案： 12. 电压表的正、负接线柱接反了　电压表的量程选小了

13. 在如图所示的实物电路中，有两根导线尚未连接，用笔画线代替导线将电路连接完整。要求：两灯串联，电压表只测灯 $L_1$ 两端的电压，导线不能交叉。

答案：
13. 如图所示
　　　　　　　　

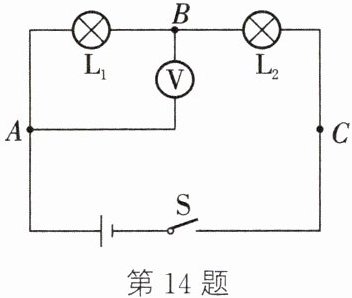

14. 某同学在利用电压表测用电器两端电压时，设计了如图所示的电路。当电压表的接线柱接 $A$ 接线柱时，可以测出灯 $L_1$ 两端的电压，如果其他元件不变，把电压表的此接线柱改接到 $C$ 接线柱上即可测出 $L_2$ 两端的电压，这样就可以省掉拆电路的麻烦。你认为这样做不可行(可行/不可行)，判断的依据是把导线由A接线柱改接到C时，电压表的正负接线柱接反了。

答案： 14. 不可行　把导线由A接线柱改接到C时，电压表的正负接线柱接反了
