8. 对人体来说，一般情况下36V以下的电压是安全的，通过人体的电流等于1mA时会引起麻的感觉，通过人体的电流大于或等于30mA时会有生命危险。根据以上数据，可得普通人体的电阻最接近(B)

A.$1×10^2Ω$
B.$1×10^3Ω$
C.$1×10^4Ω$
D.$1×10^5Ω$

答案： 8.B

9. 如图所示，电源电压不变，$R_2$的电阻为20Ω。闭合开关后，电压表的示数为2V，电流表的示数为0.2A。求：
（1）$R_1$的电阻。
（2）电源电压。

答案： 9.
(1)$R_1 = \frac{U_1}{I_1} = \frac{2V}{0.2A} = 10\Omega$　
(2)$R = R_1 + R_2 = 10\Omega + 20\Omega = 30\Omega$,$I = I_1 = 0.2A$,$U = IR = 0.2A × 30\Omega = 6V$

10. (2023·云龙段考)如图所示电路，电源电压恒定，定值电阻$R_1 = 20Ω$。闭合开关S，电流表$A_1$的示数为0.3A，电流表A的示数为0.45A。求：
（1）电源电压。
（2）通过电阻$R_2$的电流。
（3）电阻$R_2$的阻值。

答案： 10.
(1)闭合开关S,两电阻并联，电流表A测干路的电流，电流表$A_1$测量通过定值电阻$R_1$的电流。由欧姆定律和并联电路电压的规律知,电源电压$U = I_1R_1 = 0.3A × 20\Omega = 6V$　
(2)由并联电路电流的规律可知，通过$R_2$的电流$I_2 = I - I_1 = 0.45A - 0.3A = 0.15A$　
(3)$R_2$的阻值$R_2 = \frac{U_2}{I_2} = \frac{U}{I_2} = \frac{6V}{0.15A} = 40\Omega$

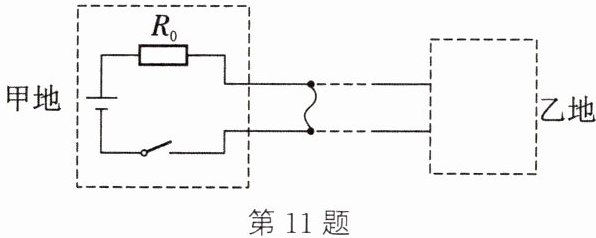

11. (跨学科实践·工程实践)甲、乙两地相距40km，在甲、乙两地之间沿直线架设了两条输电线，已知每条输电线每千米的电阻为0.2Ω。现输电线在某处发生了短路，为确定短路位置，检修员进行了如下操作：在甲地利用电源(电压恒为6V)、定值电阻$R_0$（阻值为20Ω）、电压表（量程为0～3V）以及开关等与输电线组成了一个检测电路，如图所示（电压表未画出）。闭合开关后，电压表示数为2V。
（1）根据题意判定电压表的连接位置，将它画在图中。
（2）画出检测电路的等效电路图并计算出短路位置到甲地的距离。

答案：
11.

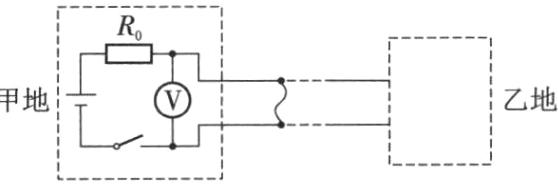

(1)如图(a)所示　
(2)如图(b)所示;电路中的电流$I = \frac{U_0}{R_0} = \frac{U - U_{线}}{R_0} = \frac{6V - 2V}{20\Omega} = 0.2A$,甲地到短路处输电线电阻$R_{线} = \frac{U_{线}}{I} = \frac{2V}{0.2A} = 10\Omega$,输电线短路位置到甲地的距离$l = \frac{1}{2} × \frac{10\Omega}{0.2\Omega/km} = 25km$
　　　　
　　　　　　　　　　　(a)
