《2025年金钥匙提优训练课课练九年级物理上册苏科版徐州专版》

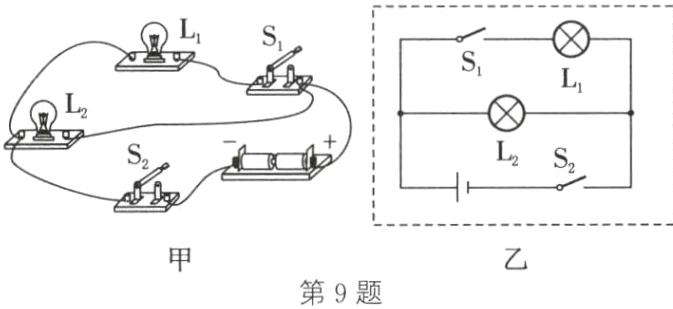

9. 如图甲所示，请用笔画线代替导线连接电路。要求：$L_{1}$、$L_{2}$并联，开关$S_{1}$控制灯$L_{1}$，$S_{2}$控制整个电路的通断，并在图乙虚线框内画出电路图。

答案：
第9题

10. 用笔画线代替导线，根据以下要求设计电路。要求：① 只闭合$S_{1}$时，$L_{1}$、$L_{2}$都发光；② 只闭合$S_{2}$时，两灯均不发光；③ $S_{1}$、$S_{2}$都闭合时，$L_{1}$发光，$L_{2}$不发光。（导线不能交叉）

答案：
第10题

11. （跨学科实践·日常生活）如图所示，小华想对卫生间内的换气扇和照明灯的电路进行改造：控制电路的有两个开关，换气扇工作时照明灯一定发光，照明灯发光时换气扇可以不工作。请你帮助小华完成电路，将照明灯和换气扇符号接入电路，换气扇用符号$M$表示。

答案：
第11题

12. （2024·阿克苏地区模拟）如图所示，单轮平衡车的电路部分安装电源开关$S_{1}$和压力开关$S_{2}$，当手动闭合$S_{1}$时，指示灯亮起，此时骑行者再站立于平衡车踏板上，$S_{2}$自动闭合，电动机才能正常启动，平衡车才开始运动。请根据上述要求将电路图连接完整。

答案：
第12题

13. （2023·丰县段考）如图所示，某船上装有平衡警示电路，其中$S$为重力开关，金属片$M$可绕$O$点自由转动。当船水平时，$M$在$a$、$b$中间；当船向左倾斜到一定程度时，绿灯亮、电铃响；当船向右倾斜到一定程度时，红灯亮、电铃响。请完成电路图。

答案：
第13题
