《2025年金钥匙提优训练课课练九年级物理上册苏科版徐州专版》

8. （2024·深圳模拟）图甲是小丽的一只玩具熊，体内有两节干电池，只要用手捏任意一只耳朵，熊眼上的两个小灯泡会同时发光，其中一个小灯泡熄灭，而另一个小灯泡照常发光。请把你猜想的熊体内的电路图画在图乙的虚线框内。[img]

答案：
8.如图所示
　　　　　　　

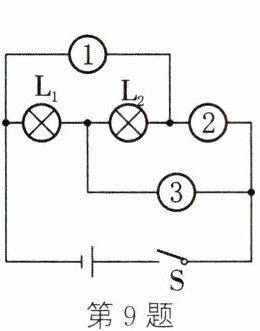

9. (2024·洛阳汝阳一模)在如图所示的电路中，1、2、3处是三个电表(电压表或电流表)。闭合开关$S$，要使灯$L_1$与$L_2$串联，则电路中2处是电流表，1、3处是电压表。(填序号)[img]

答案： 9.2　1、3

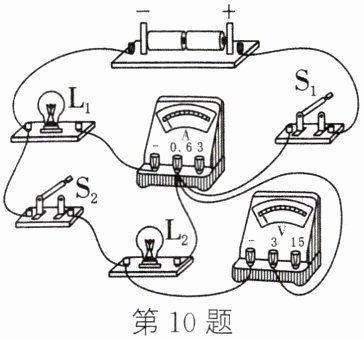

10. 如图所示的电路中，闭合开关$S_1$、$S_2$，小灯泡$L_1$和$L_2$正常发光，电流表和电压表均有示数。下列关于该电路的说法，正确的是(C)[img]

A.电流表测量干路中的电流
B.电压表不能测量$L_1$两端的电压
C.取下$L_1$时，$L_2$正常发光
D.只断开开关$S_2$时，电压表有示数

答案： 10.C

11. 如图所示，用电流表测量通过灯$L$的电流时，电流表所显示的数值实际上是通过它本身的电流值，我们将电流表所显示的数值当作通过灯$L$的电流值，这是因为____________________。[img]

答案： 11.串联电路中电流处处相等

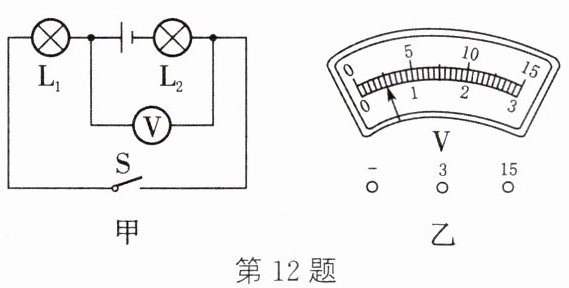

12. 如图甲所示，闭合开关$S$，两小灯泡串联，电压表测的是L₁两端的电压。若电源电压为 $3V$，使用适当的量程后，电压表的示数如图乙所示，则$L_1$两端的电压是0.5$V$，$L_2$两端的电压是2.5$V$。[img]

答案： 12.L₁　0.5　2.5

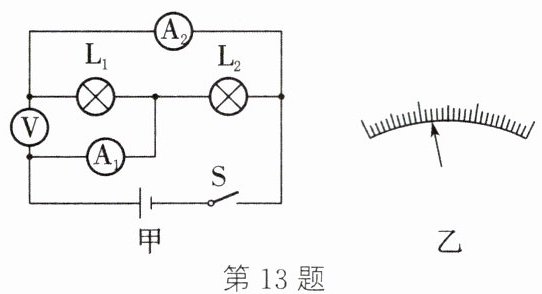

13. 如图甲所示，$S$闭合后，$A_1$、$A_2$、$V$三只电表的指针位置均如图乙所示，已知电压表$V$接入的是“-”和“15”接线柱，则电源电压为6$V$，$L_1$两端的电压为6$V$，$L_2$两端的电压为6$V$；通过$L_1$的电流为0.24$A$，通过$L_2$的电流为0.96$A$。(两电流表量程为$0\sim 0.6A$或$0\sim 3A$)[img]

答案： 13.6　6　6　0.24　0.96
