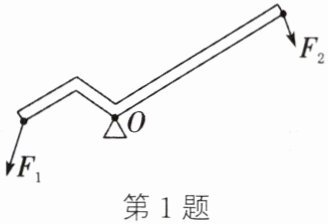

1. 请在图中画出杠杆的动力 $ F_{1} $ 和阻力 $ F_{2} $ 的力臂。

答案：
1. 如图所示

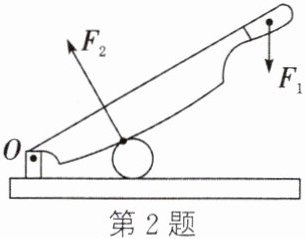

2. 如图所示为铡刀切甘蔗时的示意图,请在图中画出作用在铡刀上的动力 $ F_{1} $ 和阻力 $ F_{2} $ 的力臂。

答案：
2. 如图所示

3. (2025·西安灞桥校级模拟)如图所示是教室中的学生椅,人坐在椅面上若用力向后靠,椅子可能会向后倾倒。请画出椅子即将向后倾倒时,支点 $ O $ 的位置及靠背所受压力 $ F_{2} $ 的力臂 $ l_{2} $。

答案：
3. 如图所示

4. 如图所示,用开启啤酒瓶盖的工具开启瓶盖。请在图中标出支点 $ O $ 的位置,画出力 $ F $ 的力臂。

答案：
4. 如图所示

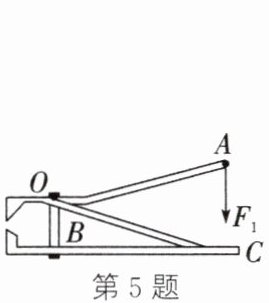

5. 如图所示是指甲剪的示意图。请在图中画出杠杆 $ ABO $ 以 $ O $ 点为支点时动力 $ F_{1} $ 的力臂 $ l_{1} $ 和阻力 $ F_{2} $。

答案：
5. 如图所示

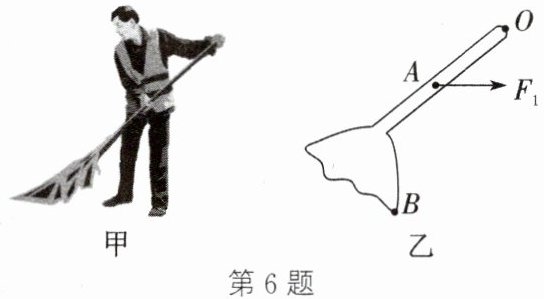

6. (2024·广东三模)如图甲所示为工人师傅用笤帚扫地的情景。把左手握处视作支点,右手作用在笤帚上 $ A $ 点的动力为 $ F_{1} $。请在图乙中画出作用在 $ B $ 点的阻力 $ F_{2} $ 的示意图及动力臂 $ l_{1} $。

答案：
6. 如图所示

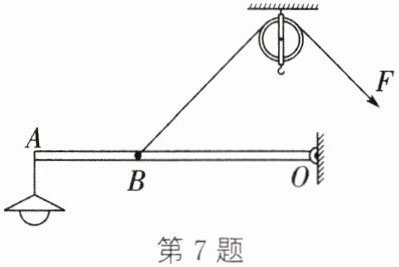

7. 某剧组为拍摄节目需要,设计了如图所示的拉力装置来改变照明灯的高度,轻质杠杆 $ ABO $ 可绕 $ O $ 点转动,请在图中画出杠杆所受拉力的力臂 $ l_{1} $ 和杠杆所受阻力 $ F_{2} $ 的示意图。

答案：
7. 如图所示

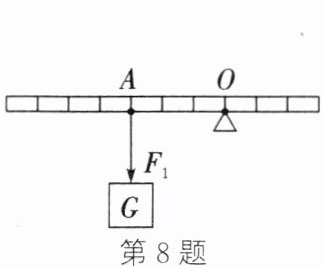

8. 如图所示,一根质量忽略不计的杠杆,支点为 $ O $,在 $ A $ 点悬挂一重为 $ 20N $ 的物体,物体对杠杆的拉力为 $ F_{1} $。现在杠杆上施加一个大小为 $ 10N $、方向竖直向上的力 $ F_{2} $,杠杆在水平位置保持平衡,请在图中画出拉力 $ F_{1} $ 的力臂 $ l_{1} $ 以及拉力 $ F_{2} $ 的示意图。

答案：
8. 第8题 $F_2 = 10N$
