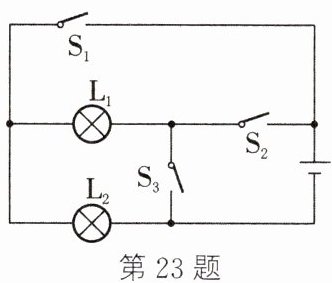

23. (2023·新沂期末)如图所示电路，要使灯泡$L_2$发光、$L_1$不发光，应只闭合开关S₁；要使灯泡$L_1$、$L_2$并联，应闭合开关S₁、S₃；为了电路安全，不允许同时闭合开关S₂、S₃。[img]

答案： 23.S₁　S₁、S₃　S₂、S₃

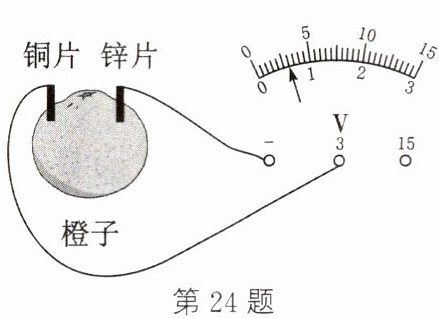

24. (2023·沛县期末)如图所示，水果电池可以把化学能转化为电能。用导线将电压表的两个接线柱分别接在铜片和锌片上，电压表指针发生了偏转，由此可知锌片是水果电池的负极，此时电压为0.6$V$。[img]

答案： 24.化学　负　0.6

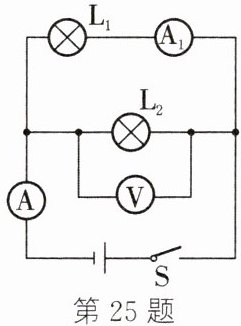

25. (2023·邳州期中)如图所示，电源电压为 $3V$，闭合开关$S$后，电流表$A$的示数为 $0.54A$，电流表$A_1$的示数为 $0.2A$，则通过小灯泡$L_1$的电流为0.2$A$，通过小灯泡$L_2$的电流为0.34$A$，电压表$V$的示数为3$V$。[img]

答案： 25.0.2　0.34　3

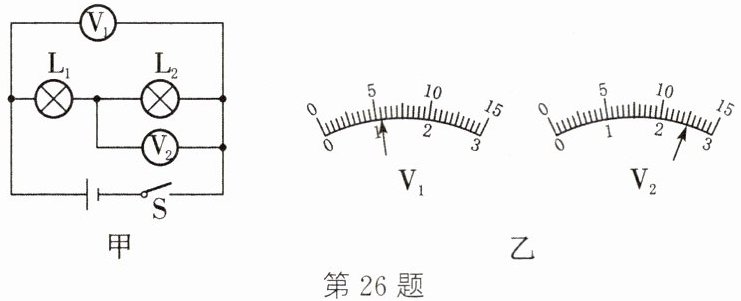

26. (2023·新沂期中)如图甲所示的电路中，当电路闭合后，$V_1$和$V_2$的示数分别如图乙所示，则$V_1$的示数为5.5$V$，$V_2$的示数为2.5$V$，小灯泡$L_1$两端的电压$U_1 = $3$V$。[img]

答案： 26.5.5　2.5　3

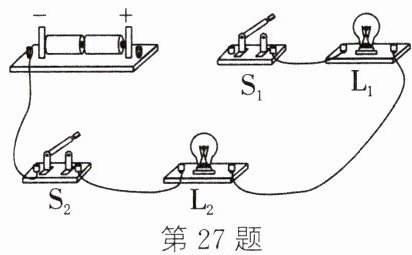

27. （2024·徐州期中）将图中电路连接完整，要求：灯$L_1$和灯$L_2$并联，开关$S_1$只控制灯$L_1$，开关$S_2$同时控制灯$L_1$和灯$L_2$。[img]

答案：

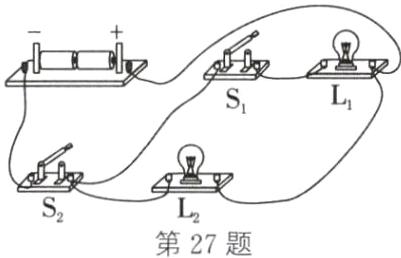

27.如图所示
　　　　　　

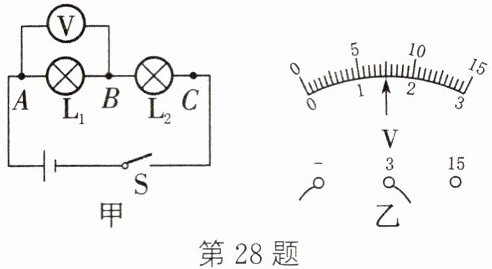

28. （2023·邳州期中）某小组同学利用如图甲所示电路探究串联电路中的电压关系。[img]
(1)下列操作不正确的是C。
A. 连接电路时，开关$S$处于断开状态
B. 连接电压表时，试触后再选择合适量程
C. 电压表与$A$接点的连线转接至$C$接点，测量$L_2$两端电压
(2)图乙中电压表的示数为1.5$V$。
(3)测量灯泡$L_1$两端电压时，两灯泡突然熄灭，电压表的示数变为$0$，若故障可能是由某灯泡“短路”或“断路”引起的，则发生故障的灯泡及故障类型是L₂断路。
（4）该小组同学更换灯泡，继续进行实验，最终得出的结论是______在串联电路中,电路两端的总电压等于各部分电路两端的电压之和
______________。

答案： 28.
(1)C　
(2)1.5　
(3)L₂断路　
(4)在串联电路中,电路两端的总电压等于各部分电路两端的电压之和
