《2025年金钥匙提优训练课课练九年级物理上册苏科版徐州专版》

7. 如图所示,工人师傅将油桶推上台阶,下列说法正确的是(C)

A.这不能看成杠杆,因为油桶是圆的
B.这不能看成杠杆,因为没有支点
C.这可以看成杠杆,因为满足杠杆的所有条件
D.这可以看成杠杆,支点就是横截面的圆心

答案： 7.C

8. 如图所示的杠杆 OC 中,拉力 F 的力臂为(A)

A.OB
B.OA
C.OC
D.BC

答案： 8.A

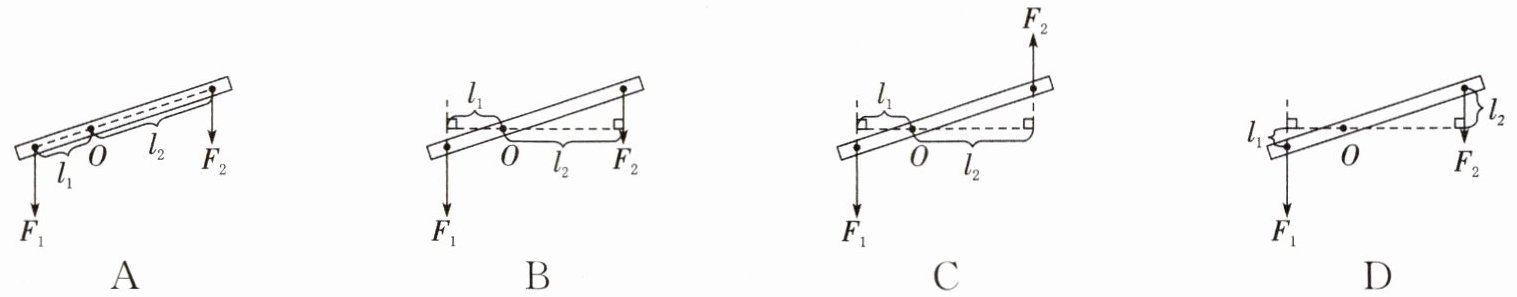

9. (2023·邳州段考)桔槔是中国古代社会的一种主要灌溉机械。如图所示,在水井边架一个杠杆,前端用绳系提水工具,后端坠重物,即可一起一落地汲水。关于该桔槔使用时的杠杆五要素,下列示意图正确的是(B)

答案： 9.B

10. (2023·新沂段考)钢丝钳的单侧钳柄及相连部分示意图如图所示。请在图中画出钢丝钳剪钢丝时的动力臂 l₁ 和阻力 F₂。

答案：
10.如图所示
　　　　　　　　

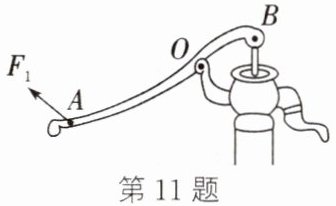

11. 一种活塞式抽水机的示意图如图所示,其中手柄 AOB 是一个杠杆,杠杆在动力 F₁ 的作用下绕 O 点匀速转动,请在图中画出杠杆在 B 点受到的阻力 F₂ 的示意图和 F₁ 的力臂 l₁。

答案：

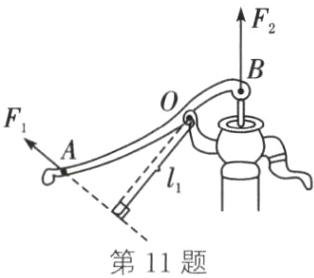

11.如图所示
　　　　　　　

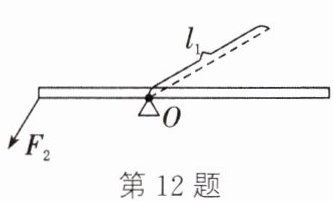

12. 如图所示,一轻质杠杆在力 F₁、F₂ 的作用下处于静止状态,l₁ 是力 F₁ 的力臂,请在图中画出 F₂ 的力臂 l₂ 和力 F₁ 的示意图。

答案：

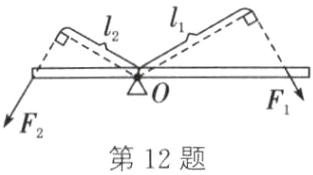

12.如图所示
　　　　　　　

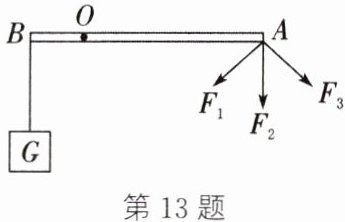

13. 如图所示,在杠杆的 A 点施加一个力 F,先后沿 F₁、F₂、F₃ 的方向。
（1）分别画出三个力的力臂。
（2）比较三个力的力臂,力 F 方向怎样时它的力臂最长?

答案：

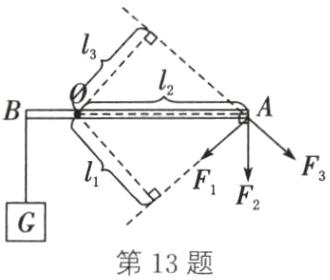

13.
(1)如图所示　
(2)当以动力作用点A到支点O的连线为动力臂时，力臂最长，此时力F沿F₂方向
　　　　　　　
解析:
(1)分别过支点O作力F₁、F₂、F₃的作用线的垂线，即为F₁、F₂、F₃的力臂l₁、l₂、l₃。
(2)比较三个力的力臂可知，当以动力作用点A到支点O的连线为动力臂时，力臂最长，此时力F沿F₂方向。
