《2025年金钥匙提优训练课课练九年级物理上册苏科版徐州专版》

1. 如图所示,若闭合开关$S_{1}$与$S_{2}$、断开$S_{3}$,则灯$L_{1}$、$L_{2}$是并联的;若只闭合开关$S_{3}$,则灯$L_{1}$、$L_{2}$是串联的。同时闭合开关S₁、S₃是不允许的。

答案： 1. 并 串 S₁、S₃

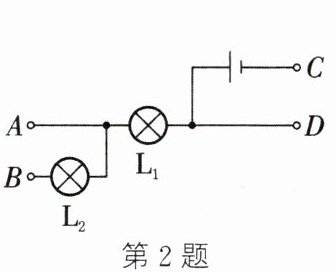

2. 如图所示,$A$、$B$、$C$、$D$是四个接线柱,要使$L_{1}$、$L_{2}$并联,应用导线分别连接A、C两接线柱和B、D两接线柱。

答案： 2. A、C B、D

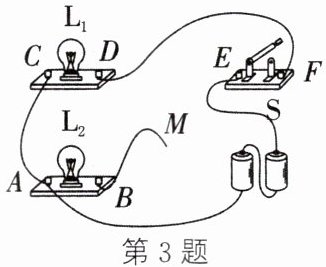

3. 如图所示,要使$L_{1}$和$L_{2}$两灯并联,开关$S$同时控制两灯,则线头$M$应接在D$(C/D/E)$点上;要使$L_{1}$和$L_{2}$并联,开关$S$只控制灯$L_{1}$,则线头$M$应接在E$(C/D/E)$点上。如果将$A$、$E$两点用导线直接相连,闭合开关,那么两灯都$(L_{1}/L_{2}/两灯都)$不发光。

答案： 3. D E 两灯都

4. (2023·睢宁段考)电吹风的简化电路图如图所示。下列说法正确的是(C)

A.只闭合开关$S_{1}$,吹热风
B.只闭合开关$S_{2}$,吹冷风
C.同时闭合开关$S_{1}$、$S_{2}$,吹热风
D.同时闭合开关$S_{1}$、$S_{2}$,电动机与电热丝串联

答案： 4. C

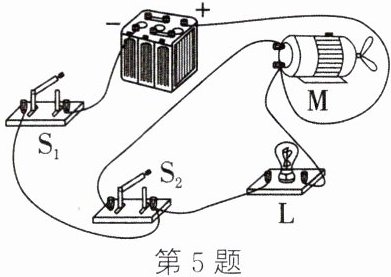

5. 将灯泡$L$和电动机$M$接入如图所示的电路中,下列说法中正确的是(D)

A.开关$S_{1}$只控制灯泡$L$
B.开关$S_{2}$只控制灯泡$L$
C.先闭合$S_{1}$,再闭合$S_{2}$时,灯泡$L$短路
D.同时闭合$S_{1}$、$S_{2}$,灯泡$L$和电动机$M$并联

答案： 5. D

6. 如图所示,用导线连接使灯$L_{1}$和$L_{2}$组成并联电路的正确方法是(C)

A.用一根导线连接$A$、$B$,再用另一根导线连接$C$、$E$
B.用一根导线连接$A$、$B$,再用另一根导线连接$D$、$E$
C.用一根导线连接$A$、$C$,再用另一根导线连接$B$、$E$
D.用一根导线连接$A$、$C$,再用另一根导线连接$C$、$E$

答案： 6. C

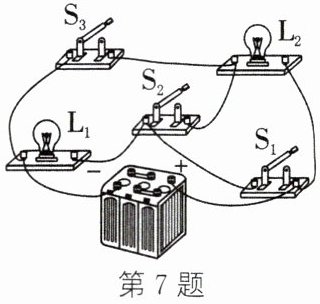

7. 关于如图所示的电路,下列说法正确的是(D)

A.若开关$S_{1}$、$S_{3}$断开,$S_{2}$闭合,则两灯并联
B.若开关$S_{1}$、$S_{3}$闭合,$S_{2}$断开,则两灯串联
C.当三个开关都闭合时,只有灯$L_{2}$发光
D.若开关$S_{1}$、$S_{2}$闭合,$S_{3}$断开,只有灯$L_{1}$发光

答案： 7. D
