《2025年金钥匙提优训练课课练九年级物理上册苏科版徐州专版》

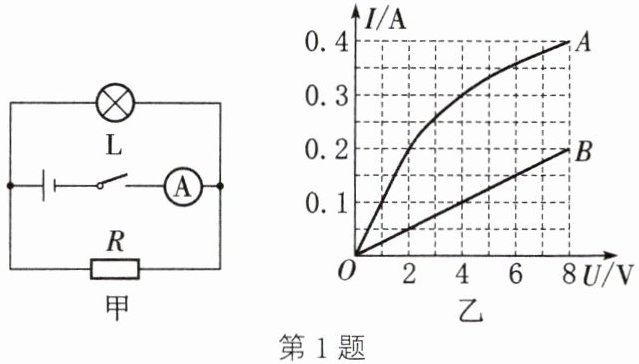

1. 将小灯泡 $L$ 和定值电阻 $R$ 接在如图甲所示的电路中, 两者的 $I - U$ 关系图像如图乙所示, 其中图线B ($A/B$) 表示电阻 $R$ 的 $I - U$ 关系, 电阻 $R$ 的阻值为40 $Ω$ ; 若电源电压为 $4 V$, 则电流表示数为0.4 $A$ ; 若电流表示数为 $0.25 A$, 则电源电压为2 $V$ 。

答案： 1.B 40 0.4 2

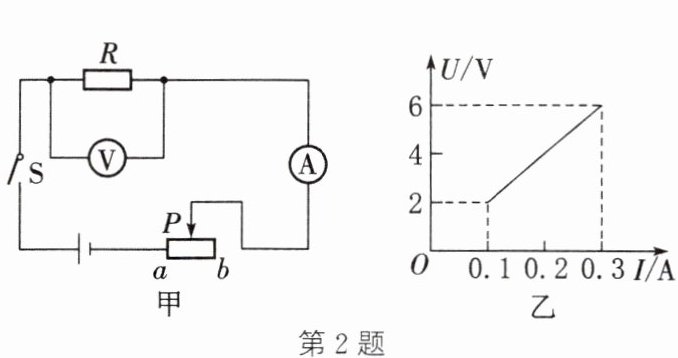

2. 如图甲所示的电路中, 电源电压保持不变, 闭合开关后, 滑片 $P$ 由 $b$ 端滑到 $a$ 端, 电压表示数 $U$ 与电流表示数 $I$ 的变化关系如图乙所示, 则定值电阻为20 $Ω$, 滑动变阻器最大阻值为40 $Ω$, 电源电压为6 $V$ 。

答案： 2.20 40 6

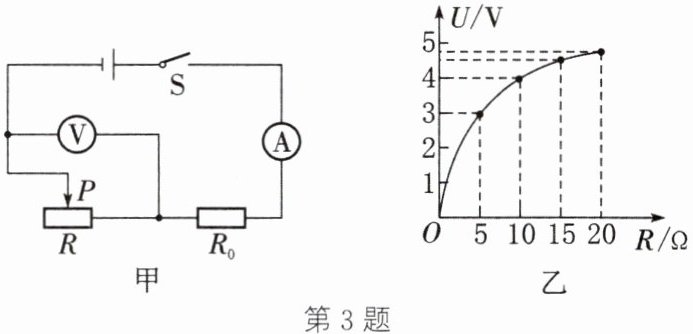

3. 如图甲所示的电路, 电源电压不变, $R_0$ 为定值电阻, $R$ 为滑动变阻器。闭合开关, 滑片 $P$ 从一端滑到另一端的过程中, 电压表示数随滑动变阻器阻值变化的关系如图乙所示, 下列说法正确的是(C)

A.滑片从最左端向最右端滑动的过程中, 电流表示数变小
B.滑片滑动过程中, 电压表与电流表示数之比不变
C.定值电阻 $R_0$ 的阻值为 $5 Ω$
D.电源电压为 $5 V$

答案： 3.C

4. 某同学利用如图甲所示的电路进行实验, 电源电压恒为 $3 V$, 更换 $5$ 个定值电阻 $R$, 得到如图乙所示的图像。以下有关叙述正确的是(B)
① 该同学研究的是电流和电压的关系。
② 实验中电压表的示数保持 $2.5 V$ 不变。
③ 滑动变阻器阻值变化范围是 $1 ～ 5 Ω$ 。
④ 将 $R$ 从 $5 Ω$ 换成 $10 Ω$ 后, 应将滑片 $P$ 向左移。

A.①②
B.②③
C.③④
D.②④

答案： 4.B
