《2025年金钥匙提优训练课课练九年级物理上册苏科版徐州专版》

18. 如图所示，灯$L_1$和$L_2$是两只相同的灯泡，$a$、$b$是电流表或电压表。闭合开关$S$后，两只灯泡都能发光，则下列判断正确的是(C)[img]

A.$a$、$b$均为电流表
B.$a$、$b$均为电压表
C.$a$为电流表，$b$为电压表
D.$a$为电压表，$b$为电流表

答案： 18.C

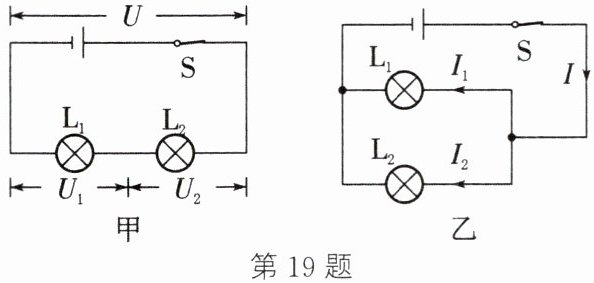

19. 如图甲、乙所示的串联和并联电路，两个灯泡规格不同，开关$S$闭合，关于电路中的电流或电压的关系，下列说法正确的是(C)[img]

A.甲电路中，$U = U_1 = U_2$
B.甲电路中，$U ＞ U_1 = U_2$
C.乙电路中，$I = I_1 + I_2$
D.乙电路中，$I ＞ I_1 = I_2$

答案： 19.C

20. (2024·徐州)如图所示电路，闭合开关，电路所处的状态是(C)[img]

A.通路
B.断路
C.短路
D.无法判断

答案： 20.C

21. (2024·沛县校级段考)关于电流表和电压表的使用，下列说法错误的是(D)

A.使用前都应检查指针是否指零
B.若有两个量程，一般都先用大量程并“试触”
C.接入电路时，都应使电流从正接线柱流入，从负接线柱流出
D.两表都不能将两接线柱直接接到电源的两极上

答案： 21.D

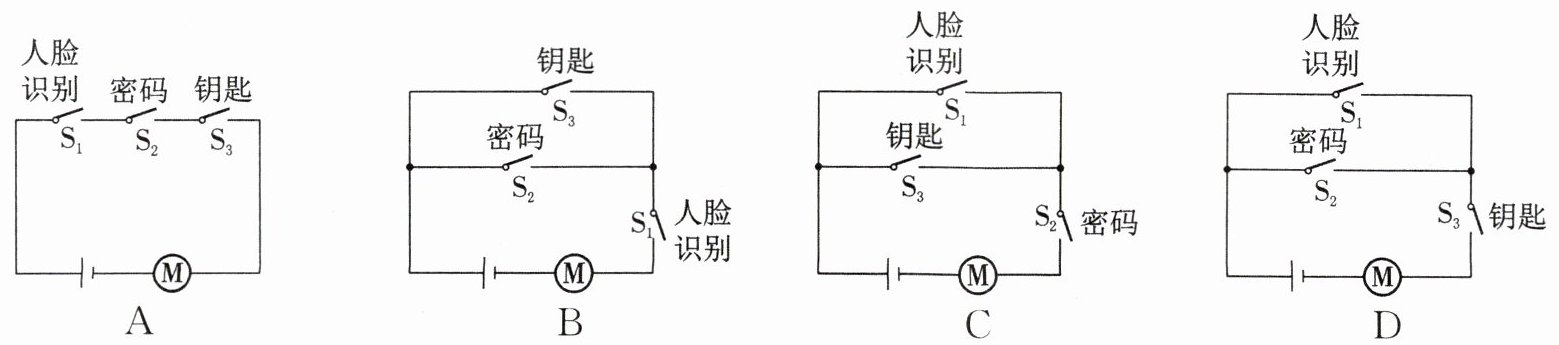

22. (2024·沛县期末)某种智能锁有两种开锁方式，一种是“人脸识别”与输入“密码”都成功，一种是“人脸识别”与使用“钥匙”都成功，电机才会打开锁。开关$S_1$代表人脸识别，$S_2$代表密码，$S_3$代表钥匙。符合上述两种开锁方式的电路是(B)

答案： 22.B
