《2025年金钥匙提优训练课课练九年级物理上册苏科版徐州专版》

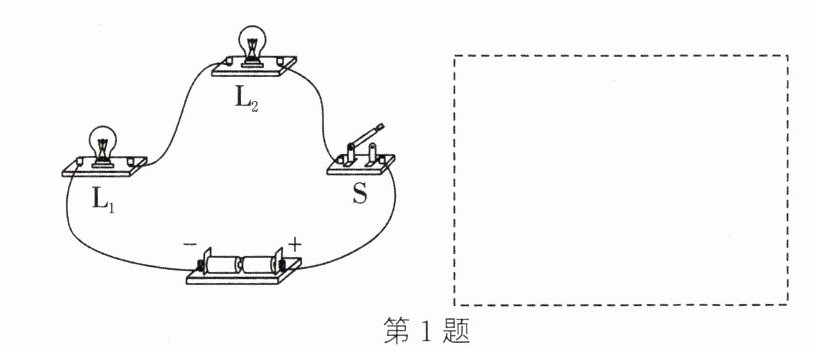

1. 请你根据如图所示的实物电路，在右侧虚线框中画出电路图。

答案：
第1题

2. （2024·新沂期中）如图所示，请在虚线框中画出实物电路对应的电路图。

答案：
第2题

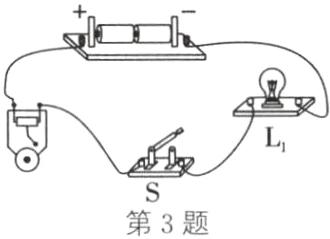

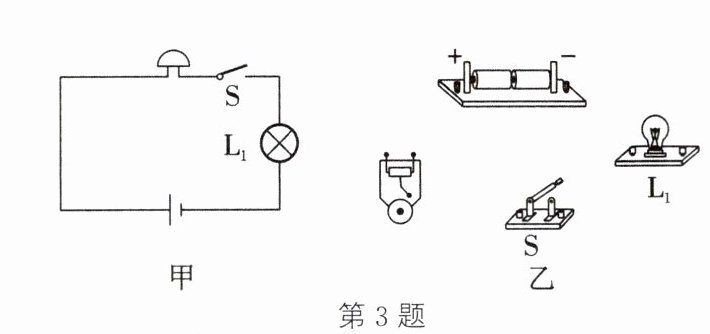

3. 请根据图甲所给的电路图，将图乙中的实物电路连接完整。

答案：
第3题

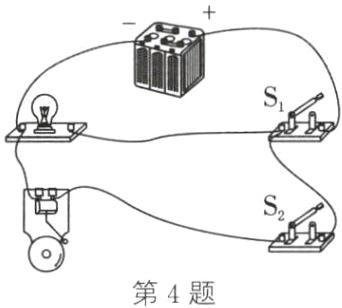

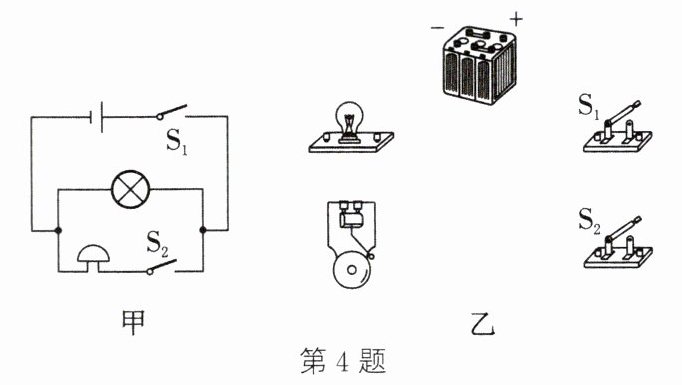

4. 按照图甲的电路图，把图乙的实物连成电路。

答案：
第4题

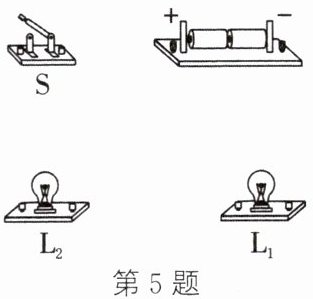

5. （2024·邳州模拟）如图所示，用笔画线代替导线，连接电路。要求：$L_{1}$和$L_{2}$串联，开关控制整个电路。

答案：
第5题

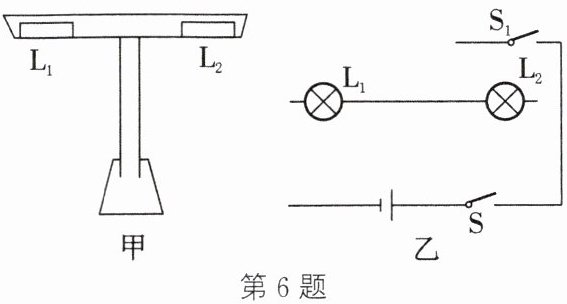

6. （2024·西安雁塔模拟）一款护眼灯如图甲所示，其简化电路如图乙所示。要求灯$L_{1}$和$L_{2}$并联，当只闭合开关$S$时，只有灯$L_{2}$发光；当开关$S$、$S_{1}$都闭合时，两灯都发光；当只闭合开关$S_{1}$时，两灯均不发光。请你将图乙的电路补充完整。

答案：
第6题

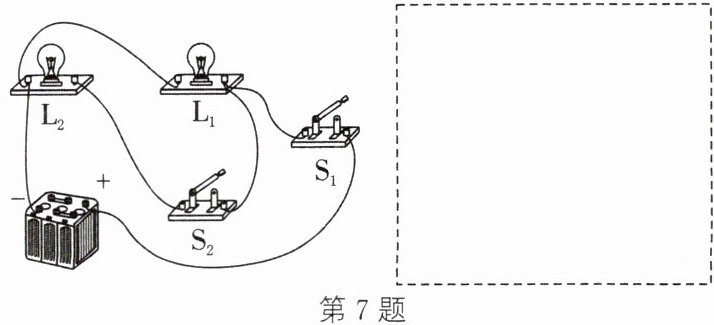

7. 请根据实物图将电路图画在右侧的虚线框内。

答案：
第7题

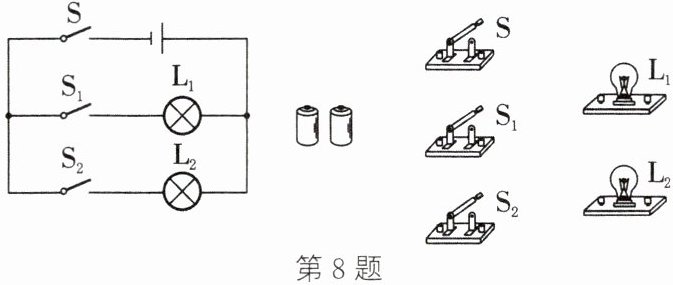

8. 如图所示，根据电路图，将电路元件一一对应地连接起来。

答案：
第8题
