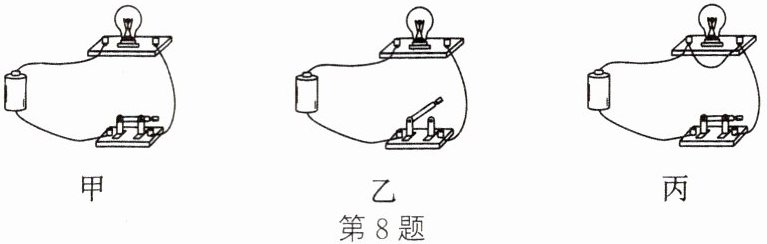

8. (2023·铜山段考)如图所示的三个电路，下列对其电路状态的判断，正确的是(B)

A.甲断路、乙通路、丙短路
B.甲通路、乙断路、丙短路
C.甲通路、乙短路、丙断路
D.甲短路、乙断路、丙通路

答案： 8.B

9. 在“观察手电筒”活动中，小明将两节干电池装入手电筒后，按下手电筒的按钮，发现手电筒不发光，原因可能有①电池没电了；②灯罩松动了；③开关接触不良；④电池装反了；⑤电池提供的电能太少。其中，正确的一组是(B)

A.①②③
B.①③④
C.②③④
D.③④⑤

答案： 9.B

10. 指纹识别解锁是目前较为流行的手机解锁方式。如图所示，手指轻轻触碰感应区，识别出正确的指纹后手机自动开锁，则感应区相当于电路中的开关；手机在充电过程中，手机电池相当于电路中的用电器。(开关/用电器/电源)

答案： 10.开关 用电器

11. (2023·丰县段考)如图所示，当开关$S_1$、$S_2$都断开时，电路处于断路状态；当$S_1$闭合、$S_2$断开时，电路处于通路状态；当开关$S_1$、$S_2$都闭合时，电路处于短路状态。

答案： 11.断路 通路 短路

12. 如图所示的电路处于短路(通路/断路/短路)状态，会造成电源(电源/灯泡)损坏，要使其成为正确的电路，只需要拆掉图中标注②号的导线。

答案： 12.短路 电源 ②

13. 有一个常见的电路图如图甲所示，请你在图乙中用笔画线表示导线，连接相应的电路。

答案：
13.如图所示

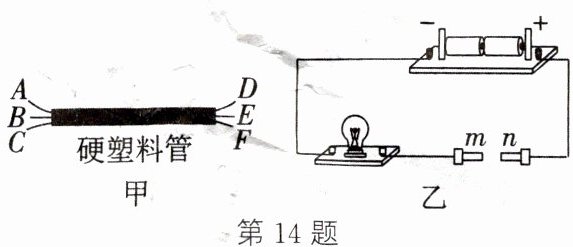

14.(易错题)如图甲所示，在一根横跨河流两岸的硬塑料管内穿有三根完全相同的电线。为了辨别哪两个线头为同一根导线的两端，可用如图乙所示的测通器来测试，其操作过程如下：
(1)连接$A$、$B$，将测通器的$m$连接在$D$上。当$n$连接$F$时小灯泡发光，连接$E$时小灯泡不发光。由此可以确定C、E为同一根导线的两端。
(2)为了弄清另两根导线的两端，可连接$A$、$C$，测通器的一端必须与E相连，另一端只需接触一根导线就能将另两根导线的端点区分开。

答案： 14.
(1)C、E
(2)E 解析:
(1)因为连接A、B，将测通器的m连接在D上。当n连接F时小灯泡发光，说明D、A、B、F连通，C、E为另外的一根。
(2)由
(1)知，C、E为一根导线，将A、C连在一起，测通器的一端必须与E相连，另一端只需接触一根导线就能将两根导线的端点区分开。
