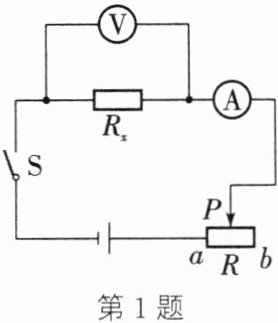

1. (2024·成都锦江期末)如图所示是“用电压表和电流表测量定值电阻的阻值”的实验电路图。对该实验的操作和分析,下列选项正确的是(D)

A.连接电压表时,一定要选用较小的量程
B.闭合开关前,应使滑动变阻器滑片$P$位于$a$端
C.若被测电阻断路,闭合开关后电压表和电流表均无示数
D.为了得到比较准确的电阻值,应多次测量求平均值

答案： 1.D

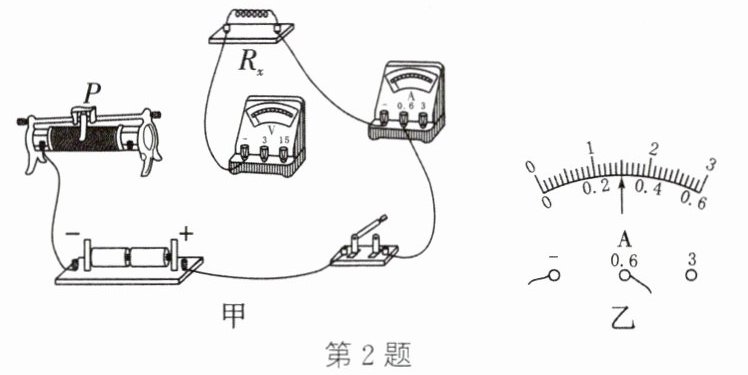

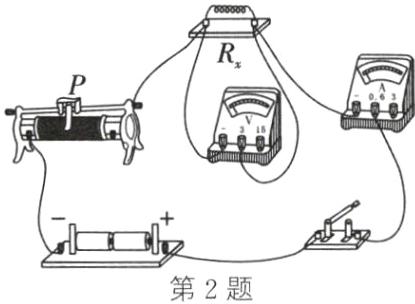

2. 有一只阻值未知的定值电阻$R_{x}$,图甲是用“伏安法”测$R_{x}$阻值的部分实物电路,电源电压恒为$3V$,滑动变阻器最大阻值为$10\Omega$。

(1) 请你用笔画线代替导线,将电路图连接完整。
(2) 连好电路后,闭合开关,无论怎样移动滑动变阻器的滑片,两电表均无示数,则可能是A。
A. 滑动变阻器断路 B. $R_{x}$断路 C. $R_{x}$短路 D. 电流表短路
(3) 故障排除后,正确操作实验器材,移动滑片,当电压表的示数为$1.2V$时,电流表的示数如图乙所示,则待测电阻$R_{x}=$4$\Omega$。

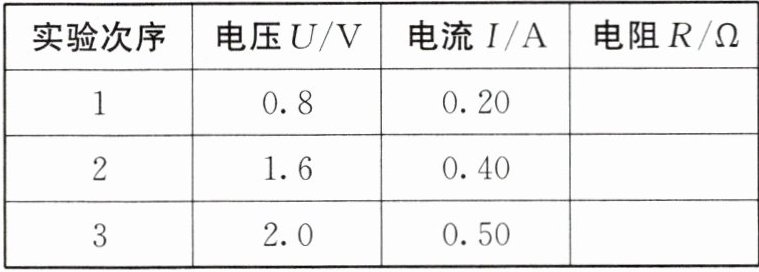

(4) 测得数据如表所示,分析表中数据可知,第一组数据不可能通过以上实验获得,原因是_。

答案：
2.
(1)如图所示　
(2)A　
(3)4　
(4)电压表的示数为0.8V 时，滑动变阻器连人电路的电阻R=$\frac{U_R}{I_1}$=$\frac{U - U_1}{I_1}$=$\frac{3V - 0.8V}{0.2A}$=11Ω＞10Ω，滑动变阻器连入的电阻大于滑动变阻器的最大阻值
　　　　　　

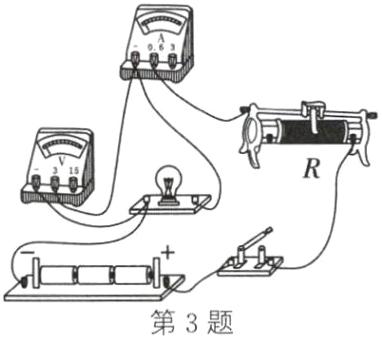

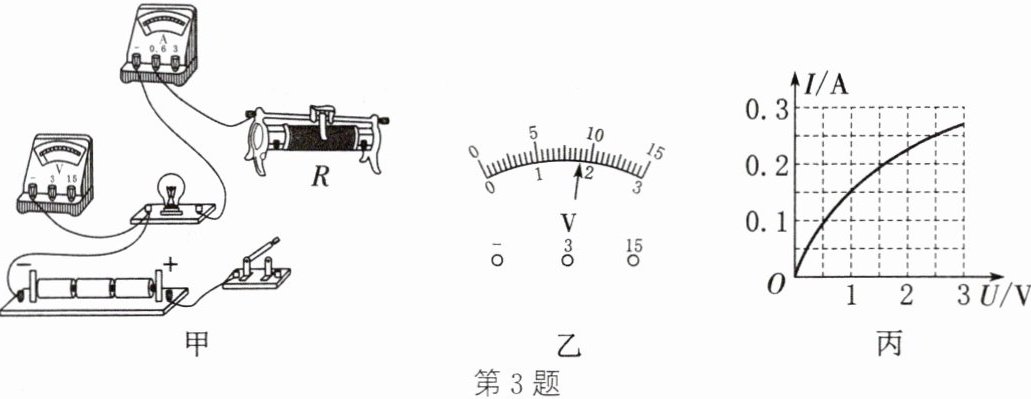

3. 如图所示,用“伏安法”测小灯泡的电阻,选用的小灯泡标有“$2.5V$”字样,电源电压为$4.5V$。
(1) 请你用笔画线代替导线,将图甲的实物图补充完整。要求:滑动变阻器的滑片向左滑动时,它的电阻增大,导线不交叉,电压表选择合适的量程。
(2) 连接完电路后,闭合开关,发现电流表、电压表有示数均很小,但无论怎样移动滑片都不能改变两只电表的示数的原因可能是滑动变阻器下排两个接线柱同时接入电路。
(3) 故障排除后,移动滑动变阻器的滑片到某一位置,电压表的示数如图乙所示,此时小灯泡两端的电压为1.8$V$。要测量小灯泡正常发光时的电阻,应将图甲中滑动变阻器的滑片向右(左/右)端适当移动。
(4) 根据实验数据,作出小灯泡工作时的$I - U$关系图像如图丙所示,由图像可知,小灯泡正常发光时的电阻为10$\Omega$;不同电压下,小灯泡的电阻值不同,小灯泡的电阻值会随温度的升高而变大。

答案：
3.
(1)如图所示　
(2)滑动变阻器下排两个接线柱同时接入电路　
(3)1.8　右　
(4)10　大
