9. (2024·镇江丹徒期中)如图所示,杠杆处于静止状态,如果 $ l_{1} $ 是力 $ F_{1} $ 的力臂,请画出动力 $ F_{1} $ 的示意图与 $ F_{2} $ 的力臂。

答案：
9. 如图所示

10. 如图所示,$ O $ 为支点,$ l_{1} $ 为动力 $ F_{1} $ 的力臂,请作出此杠杆的动力 $ F_{1} $ 和阻力 $ F_{2} $ 的示意图。

答案：
10. 如图所示

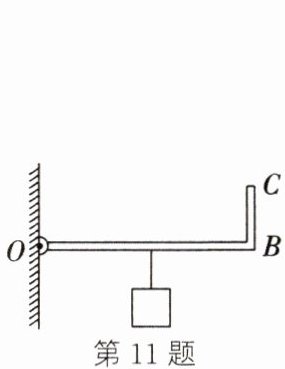

11. 画出图中杠杆平衡时作用在杠杆上的最小力和该力的力臂。

答案：
11. 如图所示

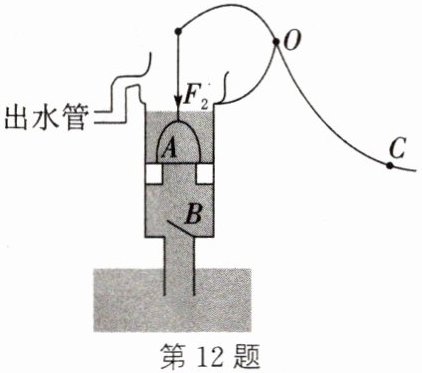

12. (2023·眉山)学校组织学生参加劳动实践活动,在基地发现了一台活塞式抽水机,在杠杆上的 $ C $ 处用力便可取水。请在图中画出:
(1) 阻力 $ F_{2} $ 的力臂 $ l_{2} $。
(2) 在 $ C $ 处所用最小力 $ F_{1} $ 的示意图。

答案：
12. 如图所示

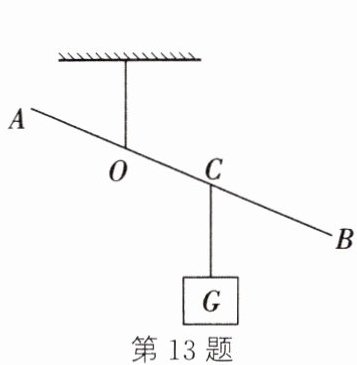

13. (2023·郴州)如图所示,$ O $ 为支点,杠杆 $ AB $ 平衡时,画出施加在杠杆上最小动力 $ F_{1} $ 的示意图。

答案：

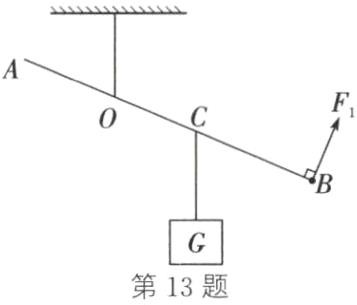

13. 如图所示

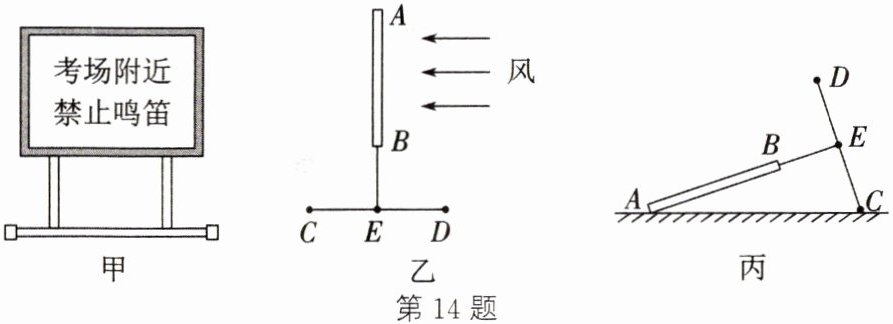

14. (2023·鞍山)图甲是一种常用的移动指示牌,图乙是它的模型,图丙是被风刮倒的指示牌,请在图丙中画出将指示牌扶起的最小力及其力臂。

答案：
14. 如图所示

15. (2024·信阳新县模拟)如图所示,将一个一侧带有书柜的办公桌的一端抬离地面,请你标出支点 $ O $ 并作出最小力 $ F $ 的示意图。

答案：
15. 如图所示

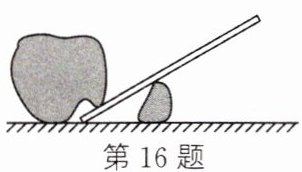

16. 用一根钢棒撬动地面上的一块大石头,如图所示,请你在图中作出最省力时的动力 $ F $ 并标出相应支点 $ O $ 的位置。

答案：
16. 如图所示
