《2025年名校课堂九年级物理上册人教版河南专版》

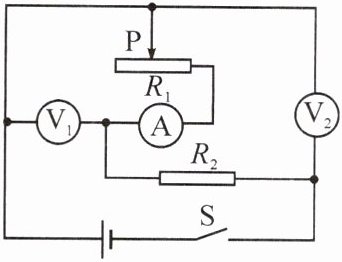

8. 如图所示,电源电压恒定不变,闭合开关 S,将滑动变阻器 $ R_{1} $ 的滑片 P 向右移动,下列说法正确的是 (D)

A.电流表的示数变大,电压表 $ V_{1} $ 的示数不变
B.电流表的示数变大,电压表 $ V_{2} $ 的示数变大
C.电压表 $ V_{1} $ 的示数与电压表 $ V_{2} $ 的示数之和不变
D.电压表 $ V_{2} $ 的示数与电流表的示数之比变小

答案： D

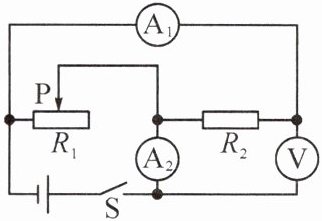

9. (双选)(2024·南阳卧龙区三模)如图所示的电路中,电源两端的电压保持不变。闭合开关 S 后,滑动变阻器的滑片 P 向左移动,下列说法中正确的是 (BD)

A.电流表 $ A_{1} $ 的示数变大,电压表 V 的示数不变
B.电流表 $ A_{2} $ 的示数变大,电压表 V 的示数不变
C.电流表 $ A_{2} $ 与电流表 $ A_{1} $ 的示数之差不变
D.电压表 V 的示数与电流表 $ A_{1} $ 的示数比值不变

答案： BD

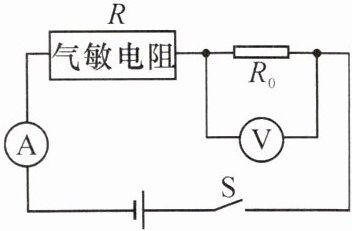

10. 如图,电源电压恒定不变,$ R_{0} $ 为定值电阻,R 为气敏电阻。R 的阻值随天然气浓度的增大而减小,则 (D)

A.天然气浓度增大时,电流表示数变小
B.天然气浓度增大时,电压表示数变小
C.天然气浓度减小时,电流表示数变大
D.天然气浓度减小时,电压表示数变小

答案： D

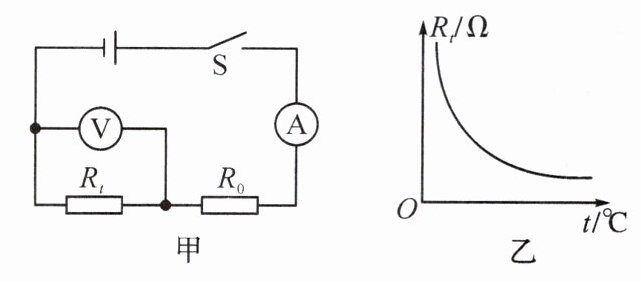

11. (2024·洛阳二模)如图甲所示是洛洛设计的智能温度计的电路图,可用电表示数反映温度高低。其中热敏电阻 $ R_{t} $ 的阻值随温度变化的图像如图乙所示,$ R_{0} $ 为定值电阻。下列说法正确的是 (B)


A.温度升高时电压表示数变大
B.温度升高时电压表示数变小
C.温度降低时电流表示数变大
D.温度降低时电流表示数不变

答案： B

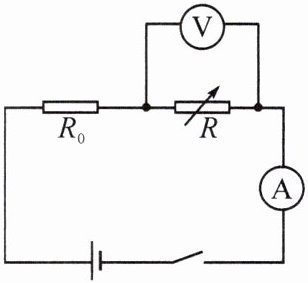

12. 电梯超载容易引发安全隐患,其超载报警电路简图如图所示。电源电压恒定不变,$ R_{0} $ 为保护电阻,R 为压敏电阻,阻值大小随电梯受到的压力增大而减小,电流表的示数超过临界值就会自动报警。电梯正常工作,当有人进入电梯后 (D)

A.电路中的总电阻变大
B.电流表示数减小
C.电压表示数增大
D.电压表与电流表示数之比变小

答案： D

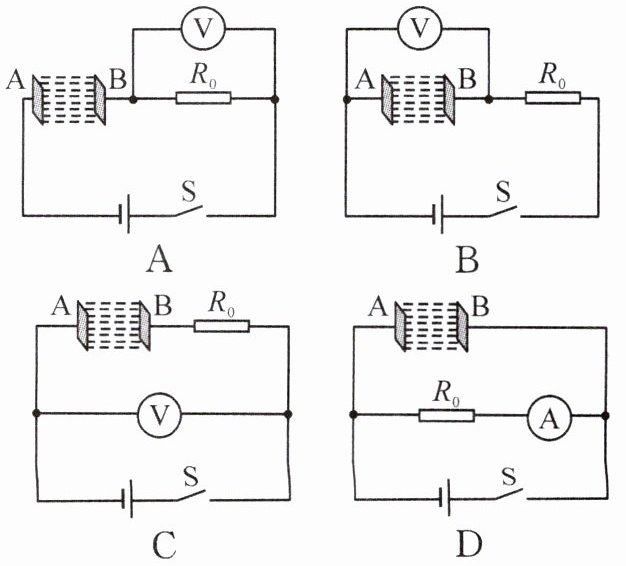

13. (2024·常州)海水盐浓度越大,其导电性越好,间距固定的金属片 A、B 之间海水的电阻越小。下列电路中,电源电压恒定,$ R_{0} $ 为定值电阻,闭合开关 S,海水盐浓度越大,电表示数越大的是 (A)

答案： A
