《2025年名校课堂九年级物理上册人教版河南专版》

8. 在连接电路的过程中，下列要求中没有必要的是(C)

A.按照电路图连接电路的过程中，开关应该断开
B.每处接线都必须接牢
C.必须从电池的正极开始依次连接开关、灯泡，最后连到电池的负极
D.连接完毕，对照电路图仔细检查电路，确认无误后再闭合开关

答案： 8.C

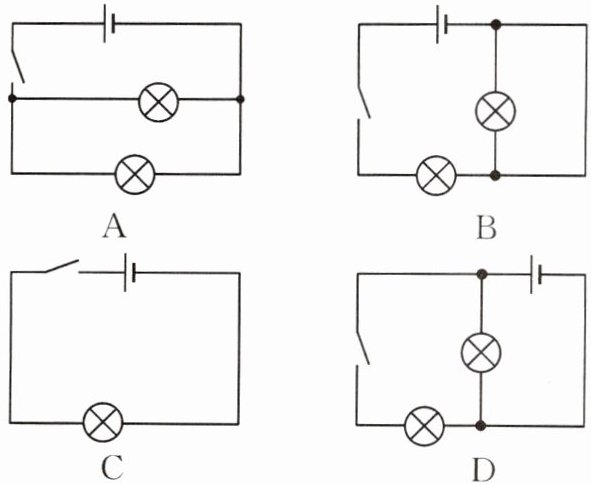

9. 短路和断路是电路中常见的故障，下列电路图中闭合开关后有一个用电器被短路的是(B)

答案： 9.B

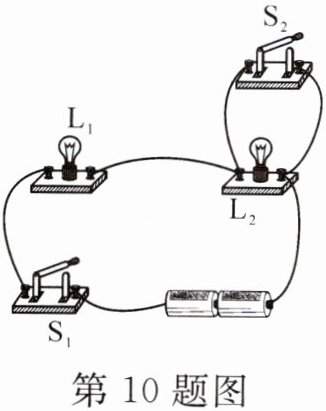

10. (双选)关于如图所示的电路，下列说法不正确的是(BD)

A.当闭合S₁、S₂时，只有L₁会发光
B.当闭合S₁、断开S₂时，L₁发光，L₂不会发光
C.只闭合S₁时，发现L₁不发光，L₂发光，则故障可能是L₁被短路
D.只闭合S₁时，发现L₁和L₂都不发光，则故障是L₂断路

答案： 10.BD

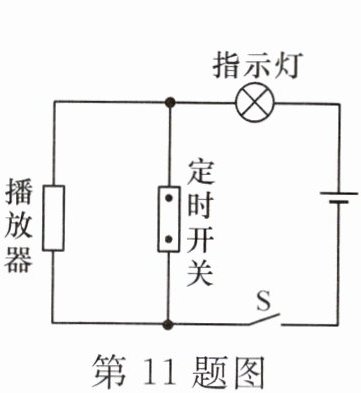

11. 新考向 日常生活 如图所示是一种定时课间音乐播放装置的原理图，“播放器”有电流通过时会播放音乐，到达设定时间，“定时开关”会自动改变状态。闭合开关S，当“定时开关”处于闭合状态时，指示灯会(填“会”或“不会”)亮；到达设定时间，“定时开关”处于断开(填“闭合”或“断开”)状态，“播放器”播放音乐。

答案： 11.会　断开

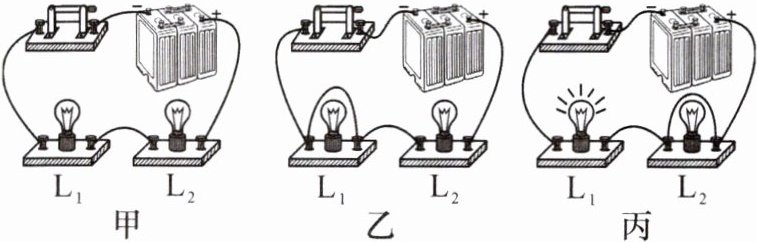

12. 如图甲所示电路，闭合开关后，L₁和L₂都不亮，现用一根导线检查故障原因。如图乙所示，将导线接在L₁两端时，L₁和L₂仍然不亮；如图丙所示，将导线接在L₂两端时，L₁亮，L₂不亮。根据上述现象，电路故障应该出现在L₂(填“L₁”或“L₂”)，故障是断路(填“断路”或“短路”)。

答案： 12.L₂ 断路

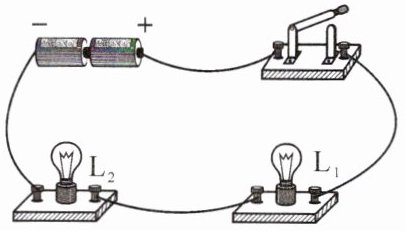

13. 请根据如图所示的实物图，在虚线框内画出对应的电路图。

答案：
13.

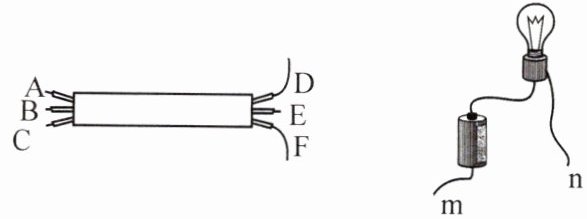

14. 新考向 科学推理 如图，在硬塑料管内穿有三根完全相同的导线，A、B、C三个线头与D、E、F三个线头连通，但不知哪两个线头属于同一根导线。

(1)若想验证C、D线头是否属于同一根导线，请连接图中的器材组成电路。
(2)若观察到小灯泡发光，说明两个线头为同一根导线的两端。
(3)若确定A、D线头为同一根导线的两端，连接A、B线头，将导线m连接在D线头上，当导线n连接F线头时小灯泡发光，由此可以确定C线头和E线头为同一根导线的两端。

答案：
14.
(1) 　
(2)小灯泡发光　
(3)E
