7. 如图所示，连入电路中的灯泡$L_{1}$、$L_{2}$、$L_{3}$，各自允许通过的最大电流分别为$I_{1}$、$I_{2}$、$I_{3}$，且$I_{1}＞I_{2}＞I_{3}$，为保证电路安全，则此部分电路中允许通过的最大电流是(A)


A.$I_{3}$
B.$I_{2}$
C.$I_{1}$
D.$I_{1}+I_{2}+I_{3}$

答案： 7.A

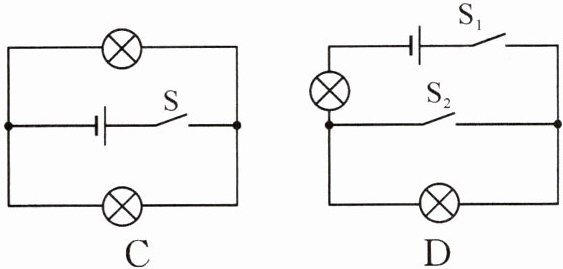

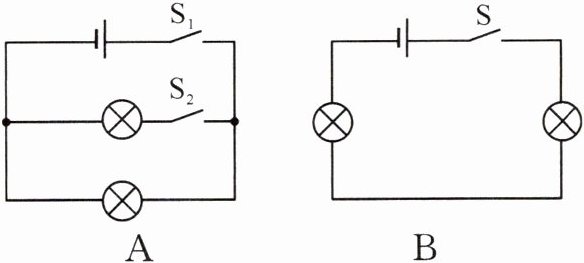

8. 如图所示的四个电路中，所有开关均闭合后，通过两个灯泡的电流一定相等的是(B)

答案： 8.B

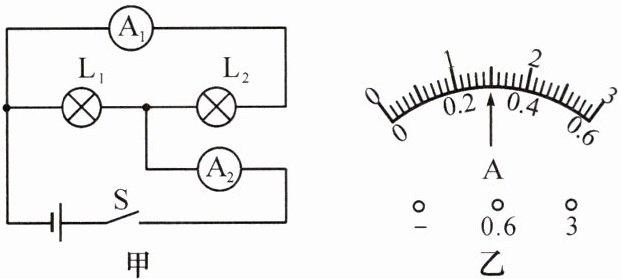

9. 电路如图甲所示，闭合开关，两灯泡均发光，且两个完全相同的电流表指针偏转均如图乙所示，通过灯泡$L_{1}$和$L_{2}$的电流分别为(D)


A.$1.5A$，$0.3A$
B.$1.2A$，$1.2A$
C.$0.3A$，$0.3A$
D.$1.2A$，$0.3A$

答案： 9.D

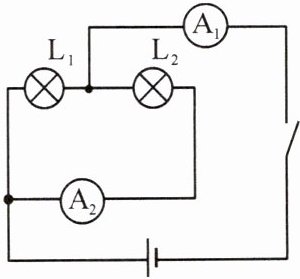

如图所示的电路，闭合开关后，两电流表的指针正常偏转且偏转角度相同，此时通过灯$L_{1}$和$L_{2}$的电流之比为(D)


A.$1:5$
B.$1:4$
C.$5:1$
D.$4:1$

答案： [变式]　D

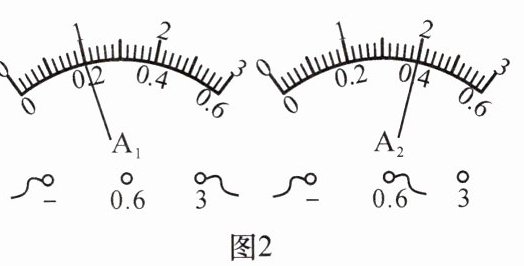

10. 如图1所示电路，闭合开关$S$后，两电流表示数如图2所示。甲是电流表$A_{1}$，通过$L_{1}$的电流是0.6A，通过$L_{2}$的电流是0.4A。

答案： 10.$A_{1}$　0.6　0.4

11. 某同学家中有一台冰箱、一台彩色电视机、一台洗衣机、两盏规格不同的照明灯，它们都是并联的。若它们正常工作时的电流分别是$0.9A$、$800mA$、$1.3A$、$0.18A$和$250mA$，且干路中的电流不允许超过$5A$，那么这些用电器能(填“能”或“不能”)全部同时工作。

答案： 11.并　能

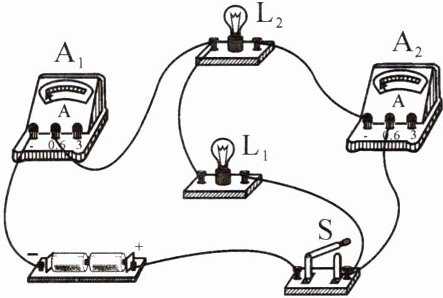

12. (2023·天津)在探究串、并联电路中电流的规律时，做了如图所示的实验。闭合开关后，电流表$A_{1}$、$A_{2}$的示数分别为$0.5A$和$0.3A$，则通过小灯泡$L_{1}$的电流为0.2A，通过小灯泡$L_{2}$的电流为0.3A。

答案： 12.0.2　0.3

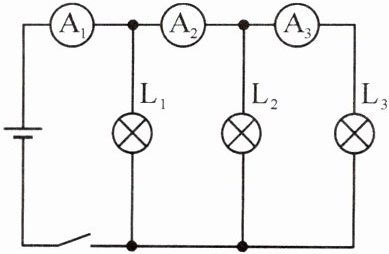

13. 电路如图所示，闭合开关后，电流表$A_{1}$的示数为$1A$、$A_{2}$的示数为$0.7A$、$A_{3}$的示数为$0.2A$，则通过$L_{1}$的电流为0.3A，通过$L_{2}$的电流为0.5A，通过$L_{3}$的电流为0.2A。

答案： 13.0.3　0.5　0.2
